At89s52-24Pu Microcontroller: Nga waahanga me pehea te mahi?

I roto i tenei tuhinga, ka tukuna e matou ki te hoahoanga a At89s52-24pu, me te tirotiro i nga waahanga motuhake, me te tirotiro i enei waahanga hei hanga i tetahi microcontroller i roto i nga momo tono.Ka tirotirohia e maatau nga whiringa whakakapi me nga waahanga taapiri, hei whakarite kia whiwhi koe i te mohiotanga ki te waahi o At89s52-24Pu i roto i te whanaketanga o nga whakataunga acrocontrortler.

Pūtea kōrero

1. He aha te At89s52-24Pu?
2. AT89S52-24PU Whirihoranga PIN
3. AT89S52-24PU
4. At89s52-24Pu Nga waahanga
5. Whakamahia me te paanga o At89s52-24pu
6.. Tauira 3d o At89s52-24pu
7. Te tikanga whakahaere o te AT89S52 Microcontroller

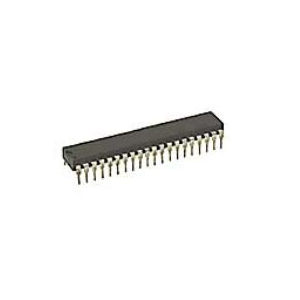

Fig 1 AT89S52-24PU

He aha te At89s52-24Pu?

Te AT89S52-24PU Ko te microcontroller 8-bit i whakanuihia mo tona kaha me te kaha ki te whakahaere i nga waahanga iti.Ka tae mai me te 8k o te mahara flatory flatory i roto i te punaha.Hei waahanga o te raupapa 80C51, ka whakatuwherahia te rehuraku ma te papamahi i runga i te maramara, te whakamahi i te punaha (ISP), me nga kaiwhakarato tuku iho.Ko te hoahoa arorau static e taea ai te whakatikatika i nga huringa hangarau ki te 0 HZ, kia whakarei ake i te waatea me nga momo whakaora-mana e rua.

I roto i te aratau mangere, i te wa e pa ana nga paati CPU, ko nga mahi peripheral kei te haere tonu.I roto i te aratau mana-raro, ka tiakina nga raraunga RAM, a ka mutu nga mahi katoa kia mutu ra ano te tautuhi, te tautuhi taputapu ranei.

Whakakapi me nga whiringa

At89s52-24pc

STC89C55

At89s51

AT89C52

AT89S52-24PI

At89s52-24Pu Whirihoranga PIN

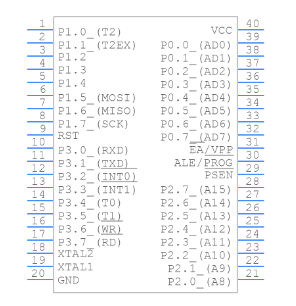

Fig 2 Pin diagram of AT89S52-24PU

Ko te at89s52-24pu Microcontroller e whakamanamana ana i tetahi whakaritenga whaihua me te 40 pine, i hangaia mo nga mahi motuhake.Ka awhina tenei whakatakotoranga ki te torotoro haere i nga tono auaha i roto i nga punaha whakauru.

Mo te mahi maeneene o te microcontroller, he mea nui te puna kaha pono.Pins 40 (vcc) me te 20 (GND) te whakahaere i te mana me te whakahaere whenua, te hanga i te moenga o tana mahi.I roto i te mahi, ko te whakauru i nga kaiwhakanao whakapaipai ka taea te awhina ki te whakaiti i te haruru o te mana.

Port 0 (Pins 32-39): He rite ki nga raraunga e rua me te raupaparorohiko-a-ringa i te wa e maumahara ana, e hiahia ana tenei tauranga ki te whakatuu hei whakauru.

Port 1 (Pins 1-8): Ko te tikanga mo te mahi / O nga mahi, ko tenei tauranga e hono ana ki nga momo pepipherals, te taapiri ki te whakakotahitanga o te microcontroller.

Port 2 (Pins 21-28): Te mahi i te pahi mo te waahi-a-ringa teitei me te tauranga General I / O ORT, Port 2 Kei te hiahia te Whakamatautau Mahara.

Port 3 (Pins 10-17): E mohiotia ana mo tana multifunction, Port 3 Ka whakahaerehia te whakawhitiwhiti korero rangatū (RXD, TXD), te aukati (int1, me te mana whakahaere (t1)

Tautuhi (PIN 9): Ka whakaara ano tenei PIN i te miihini, te tautuhi i nga rehitatanga katoa me te whakatakoto i te kaari o te papatono ki te kore.Te nuinga o te waa me te roanga o te pu o te pulse me tino whakahaere kia pai te whakarite i nga mahi e whakawhirinaki ana.

Ko nga Pins Oscillator (Xtal1, oxtal2 - Pins 18, 19): tuitui ki te whakatipuranga karaka, e pa ana ki te tarai me te mahi tere.Te kōwhiri i tetahi oscillator Crystal e tika ana ka pai ake nga ahuatanga e rite ana ki te whakamahi kaha me te tere tukatuka.

AT89S52-24PU

Huanga hua
Uara huanga
Kaimahitaonga
Microchip
Paati / Take
Pdip-40
Whiu
Ngongo
Roa
52.58 mm
Whānui
13.97 mm
Tōroa
4.83 mm
Taha Taha
4 v ~ 5.5 v
Pāmahana whakahaere
-40 ° C ~ 85 ° C
Te rahi o te kaupapa
8 kb
Rahi Rahi Raraunga
256 B
Te maha o / OS
32 I / O
Momo Atanga
Kiriakau
Te nuinga o te waa
24 mhz
Kāhua kāhua
Na roto i te kohao
Momo Hua
8-bit microcontroller - MCU

At89s52-24Pu Nga waahanga

8-bit cpu me te hihiri whakahoahoa

Ko te at89s52-24pu Microcontroller e whakamanamana ana i te churomic 8-bit.Ko nga kaha o te papatono tere whakarei ake i te mahi whakahaere puta noa i nga tono rereke, e whakaatu ana i nga hiahia o te tangata mo te tere me te arotautanga.

I / o te ngawari me te mahara Flash

Kua whakauruhia ki te 32 ProgramMable I / O Nga Raina, he nui te ngawari mo te hono atu ki nga momo taputapu.Ka tautokohia e te maumahara Flash te kaupapa ipurangi, te whakahohe i nga whakahoutanga ngawari me nga whakarereketanga, i te AKING ki te whakauru i nga hiahia rereke-kore.

Taha Taha me te Tohutohu

Ko te whakahaere i nga puia i waenga i te 4.0V me te 5.5V he rite ki te whānuitanga o nga taiao hiko.Ko te whakahoahoatanga o te Microcontroller me te huinga tohutohu-a-rangi e whakaarohia ana, i whakanuihia mo tana whai hua me te pono i roto i nga punaha whakauru.

Te nuinga, te mana, me te whai hua

Ko te tautoko i nga mahi static katoa mai i te 0 ki te 33 MHz e taea ai te kohi mana me te whakatutukitanga ki nga hiahia motuhake, otira ki nga ahuatanga whai kiko, e pa ana ki te awangawanga mo te whakahaere rauemi.

Haukotia, mahara, me nga tohu

Ma te 8 nga puna ngoikore, ko te microcontroller e tika ana te whakahaere i nga tono matatini.Kei roto i te 256 Bytes o te RAM RAM me te toru tekau ma toru nga wa, e whakarite ana i te waa me te mana whakahaere, he pai mo nga tono e tika ana kia tika.

Te whakaputanga pūngao me te hoahoa whaitake

Ko te whakaurunga o nga momo moe e arotau ana ki te whakamahi i te hiko mo nga taputapu hiko-mana, te koha ki te koiora o te pākahiko, he kowhatu ki te Whakariterite.

Pūkenga

Te whakaheke i nga ahuatanga-taonga me te aukati pūnaha, te at89s52-24Pu e karanga ana i te whakapae i roto i te kaupapa ako, ahumahi, me nga hikohiko.Ko te Microcontroller e whakaatu ana i te whakaaro nui e tutuki ana ki nga whakaritenga rereke.

Te whakamahi me te paanga o At89s52-24pu

Ko te at89s5ontroller Microcontroller e whakamahia nuitia ana puta noa i nga mara maha, tae atu ki nga punaha whakahaere kua whakauruhia, nga taputapu atamai, me nga hangarau aunoa.Kei roto i te maha o nga huringa karaka me te whakamaarama i te ipurangi e whakatika ana i nga whakahoutanga me te tiaki.Ka whai wāhi nui te mahi ki nga tohu hiko, te hikonohiko aunoa, me nga punaha kohinga raraunga.Ko nga mana whakahaere o te punaha whakauru, ko te mana whakaatu hiko, me nga hononga whakawhitiwhiti korero ka whai hua mai i ana mahi.He mea nui i roto i nga momo taputapu aunoa.

He patu me nga kaitohu whakauru, ko te AT89s52-24pu te tuku i te waa tika mo nga tono penei i nga tohu hiko me te EACHIVE ECUS.Ko te tika nei he rite ki te whakatika i tenei punaha ki te whakatutuki i nga mahi a te peariki, e whakaatu ana i te wariu o te waa mo te whai hua me te pono.I roto i nga whenua o te kaainga me nga ahumahi, ka whakamahia te microcontroller ki te kohi me te tātari i nga raraunga pūoko hei whakahaere i nga punaha whakauru.Ka whakamahia e nga tohunga nga urupare ki nga punaha pai-ki te pai, te whakatairanga ake i te haumaru me te arotau i te kaha pūngao.Te kaha o te microcontropler ki te whakahaere whakaaturanga me te whakahohe i te whakawhitiwhiti korero rangatahi ki nga hononga maeneene.Ko te whakarite i nga mahi robotic me te huihuinga huihuinga, he rite ki te tukutahi miihini mo te hua o runga-kore.

Tauira 3D o At89s52-24pu

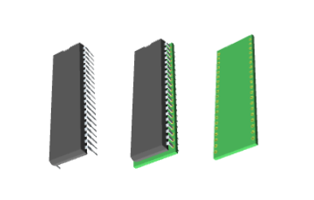

Fig 3 AT89S52-24PU 3D Model

Ko te at89s52-24pu Microcontroller e aro ana ki nga punaha whakauru mo tana kaha o te CPU 8-bit.He papaa i roto i nga kaupapa electronics maha, na tona pono me te whakariterite tika.

Te whakamahi i nga tauira 3D mo nga waahanga penei i te AT89S52-24Pu e taea ai te tiro ki te whakawa.Ko tenei mahi awhina hei whakaiti i nga whakapaunga me te karo i nga hapa o te huihuinga pea.Ma te tirohanga tino, ka taea e koe te tuku hohonu ki nga korero katoa o o raatau hoahoa, kia pai ake te whakatika me te whakamahine.Ko nga tauira 3D e neke ake ana i te hoahoa PCB, te arotau i te waahi me te whakamahi rauemi.Ko te tirotiro i enei tauira ka taea e arahi ki te whakarei ake i roto i te whakauru whakaputa.Ka uru atu ki roto i nga waahanga mahi, ko enei tirohanga he pai ake mo te ahunga whakamua hoahoa hoahoa.

Ko te 8 kb o te mahara Flash me te 256 Bytes o te RAM, ka tukuna e te AT89s52-24pu tautoko te tautoko i nga tono papatono rereke.Ko tana mohiotanga te whānuitanga o nga whakamahinga, ina koa i roto i nga punaha a-ringa me te whakahaere e pai ana te whai hua.Ka whai hua te hikohiko hou mai i te whakahaere kaha.Ko tenei kohinga mana iti o tenei microcordler e tino pai ana mo nga tono o te pākahiko.

Te tikanga whakahaere o te at89s52 microcontroller

Te timatanga me te tautuhi i nga tikanga

I te wa e whiwhi ana te AT89s52, ka kitea e ia nga waahanga o nga mahi tuatahi hei whakarite mo te whakatutukitanga o te hotaka.Ka tiimata ma te whakatakoto i te PIN o te RST ki te tautuhi i te microcontroller.Kei te hiahiatia te mahinga reanga pumau mo te tiimata mai i tetahi ahuatanga mohio me te karo i tetahi whanonga ohorere ka raru pea nga mahi.

Te Whirihoranga Karaka

Ko te karaka o te punaha ka whirihora ma te whakamahi i te oscillator o roto e hono ana ki te karaihe, e whakaohooho ana i te ngoikoretanga o te karaka me te whakarite i te waa o te mutunga.Kia tupato ki te whakahāngai i nga whakaritenga a te Oscillator oscillator me nga hiahia o ta raatau tono, e kaha ana ki te mahi pai.

Te whakahaere i te hōtaka me te whakahaere mahara

Ko te mahi a te papatono ka tiimata me te whakauru i te waehere me te whakamahi i te kaari o te papatono ki te tiimata i nga tohutohu tukatuka mai i te mahara.I runga i-maramara RAM me nga atanga mahara o waho e whai waahi ana ki te whakahaere rokiroki raraunga.Me arotahi ki te pauna i runga i te maramara-maramara me te whakamahi i nga mahara o waho kia pai ai te kaha me te tere.

Te whakaurunga raraunga me te whakahaere i te whakaputa

Ko te Microcontroller e whakahaere ana i nga whakaurunga raraunga me nga putanga puta noa i nga hononga, te whakahoahoa i nga hononga me nga taiao o waho.I hangaia nga tauranga hei tautoko i te tini o nga mahi whakauru / putanga.Ko te whakauru angitu me nga tono e hiahia ana ki te Hoahoa atanga atanga, me te whakarite i te whakahaere raraunga, me te whakautu.

Te taunekeneke o te taiao o waho

Ko te AT89s52 e taea ai te whakawhitiwhiti korero pai me nga peripherals o waho, te whakauru ki nga huringa taiao.Ko tenei ngawari e pa ana ki nga tono mai i te Ahumahi Ahumahi ki te Hipanga Kaihoko.He maha nga wa i mua, e whakaaro ana koe ki nga paanga whakauru a meake nei me te taatai ​​i roto i te whakamahere.Ko te AT89S52 Crocortroller e whakaatu ana i te ngawari me te whakatika i roto i nga momo mahi mahi, i runga i te whakarereke i te whakatakotoranga turanga me nga whakaritenga taputapu me nga whakaritenga-tono.

Pdf datasheet

At89s52-24pu datasheets:

AT89S52.pdf

Nga Pātai Auau Tuarua [FAQ]

1. He aha nga painga ka tukuna e te AT89S52?

Ko te AT89s52, ko te whakamaumahara i te microchip auaha o te microchip, he pai te whakauru ki te huinga tohutohu 80c51.Ko tana mahara ki te papaa-i hangaia mo nga whakahoutanga-kore-a-punaha, te whakatutuki i nga hiahia tipu o te whanaketanga mamao me te whakatikatika hua hihiri.Na tenei ka nui te taputapu hei pauna i nga tikanga me nga mahi hou.

2. Me pehea te ahua o te at89s52 microcontroller?

Ko tenei microcontroller e raru ana te whakamahi kaha ki te tino kaha, e whakamanamana ana ki te 8k pai o te mahara o te uira e pa ana ki te hangarau kore-atmel.Ko te whakakao i te whakakotahi i te pai mo nga tono maha e pa ana ki te whaihua me te whakawhirinaki ki te tumanako o nga kaiwhakamahi mo te mahi.

3. He aha te tohu PIN o te at89s52 microcontroller?

Ko te huinga o te 40 titi, kei roto i te microcontroller 32 nga titi, he maha nga waahanga, he tauranga rangatū, me tetahi oscillator whakakapi.Ka whakatauhia e taua papaaho riipene PIN e uru ana ki nga huarahi hoahoa rereke, whakaongaonga ki nga kaupapa e kii ana i nga rongoa e pa ana ki te wawaotanga.

4. He aha nga mahi ka taea e te At89s52 Microcontroller te mahi?

Ko tenei Microcontroller e taea te whakarereke, te tirotiro i te whānuitanga o nga tono whakahaere mamati.Ko ona momo whakahaere, mahi, mangere, me te mana-ki-raro, mahi pai ki te arotau i te kaha o te kaha.Ka whai hua tenei ki nga taputapu paanui-papu i te wa e toro ana i te roa o te pākahiko me nga whaainga whakahaere mana.

5

No te 8051 raina, ko te AT89C52 te tuku 8kb o te mahara FlashMable Program me te 256 Bestote o te RAM.E whakaatu ana i te mana mohio, kia mau tonu ki te 1000 tuhi / whakakore i nga huringa, ka pai ake te paanga mo nga tono pakari.Ko te kaha o tona pumau i roto i nga ahuatanga o te waa-roa kei te kaha te mahi kaha.
