Te tirohanga whakaoti mo te Ed28J60 Ethernet kaiwhakahaere

Ko te Ed28J60 Ethernet Kaimana he huarahi ngawari ki te hono i nga hononga ki te Ethernet whatunga Ethernet, whakaekea he hotera me nga punaha ma te whakamahi i tetahi atanga SPI.Ko tenei tuhinga e hipoki ana i nga mea katoa e hiahia ana koe kia mohio koe mo ona ahuatanga, whakarite, me nga tono noa, kia marama te whakauru o te whatunga.

Pūtea kōrero

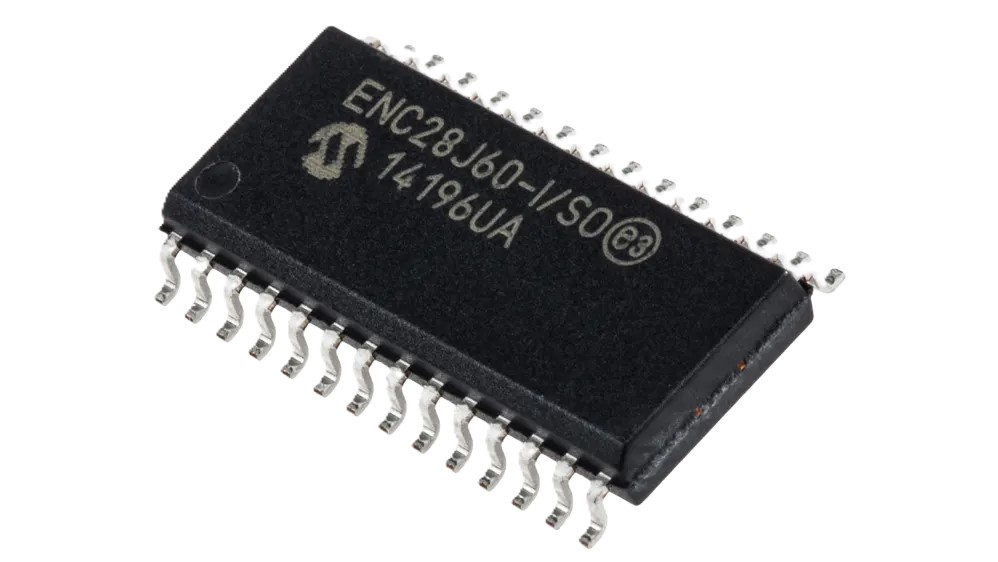

He kupu whakataki ki te Ed28J60 Ethernet kaiwhakahaere

Te Enc28J60 Ko te kaiwhakahaere o te Ethernet i hangaia hei whakahaere i nga whakawhitiwhiti korero mo nga punaha kua oti i te atanga tuuturu (spi).Hei kaiwhakahaere tuuturu, ko ia ano he piriti i waenga i tetahi taputapu me te whatunga Ethernet, ka whakawhiti tonu nga raraunga.Ka tutaki tenei kaiwhakahaere ki a Ieee 802.3 paerewa, ko te tikanga kua hangaia kia pai ai nga punaha whatunga paerewa i te wa e whakarite ana i te whakawhiti raraunga pono.Ki te whakakii i te paanui i te paanui, ka whakahaerea e ia nga raraunga taumai, ka taea e koe te aro ki te mahinga taputapu, kaua ki te whakahaere whatunga.Ko tana hoahoa e haangai ana i te Ed28J60 he whiringa totika mo nga tono Ethernet e hiahia ana kia iti ake te rahi me te hototahi o te SPI-SPI.

Te tirohanga a te Enc28J60 PIN

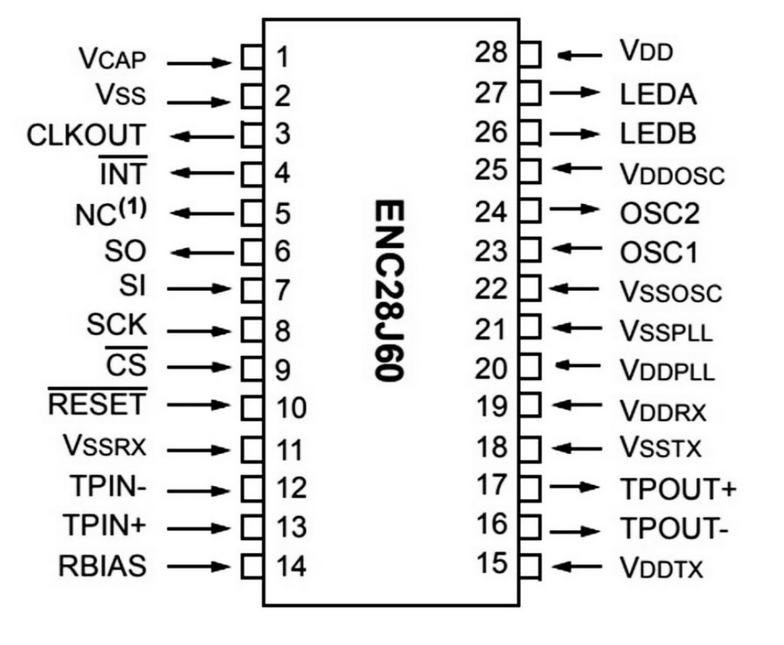

Enc28J60 Tauira Tauira Taipitopito

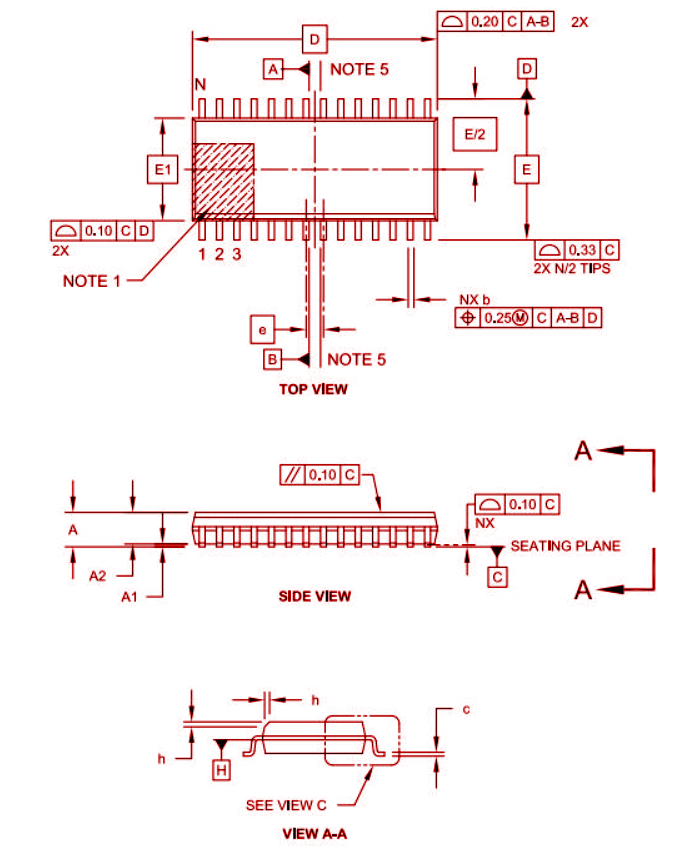

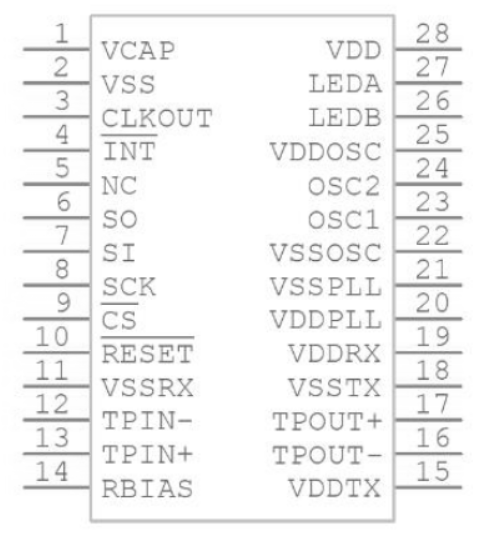

Tohu Enb8J60

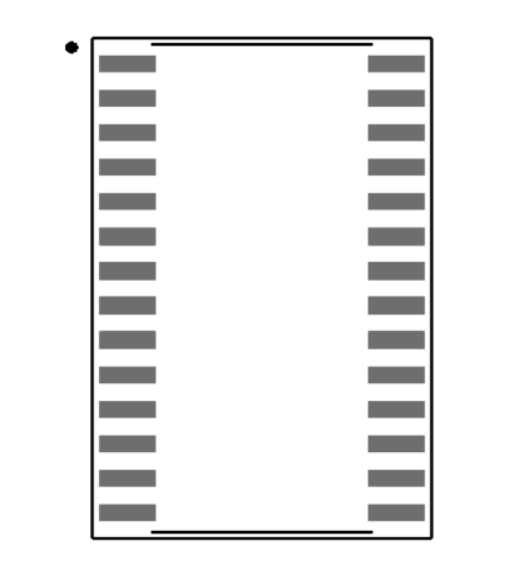

Whakahoahoa Eng28J60

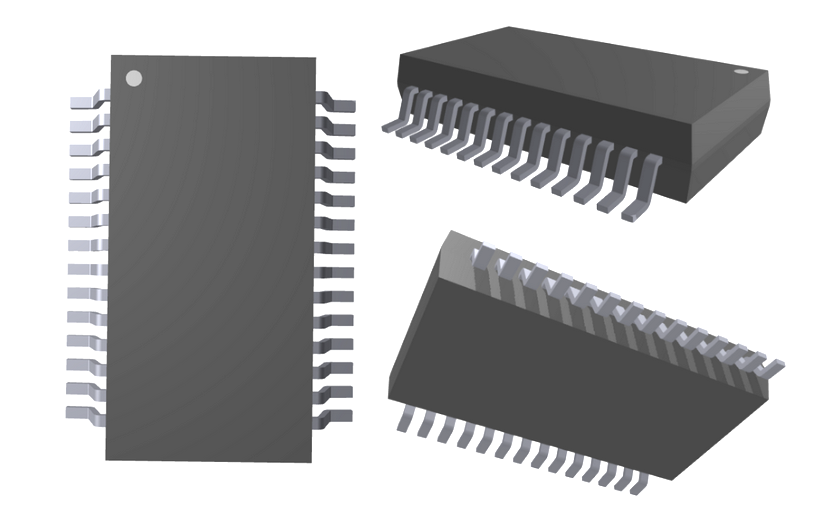

Tauira Enc28J60 3d Tauira

Taputapu Hangarau me nga waahanga

Nga tohu hangarau, nga tohu, nga tohu, me nga waahanga whakarite mo te hangarau hangarau Microchip Ed28J60 / SS.

Tuhinga	Parapara
Te wa nui o te wheketere	6 wiki
Maunga	Maunga Matapihi
Paati / Take	28-SSOP (0.209, 5.30mm whanui)
Tuhinga o mua	28
Taumaha	2.26799G
Pāmahana whakahaere	0 ° C ~ 70 ° C
Whiu	Ngongo
Whakaputaina	2004
Waehere Jesd-609	e3
Wahanga Mana	Kakama
Taumata Maha Kore (MSL)	1 (mutunga kore)
Tuhinga o mua	28
Whakamutu mutunga	Matte tin (sn) - annealed
Ngaohiko - toha	3.1v ~ 3.6v
Tūnga kāpene	Takirua
Puka Tono	Wilm Wilk
Pikitia te pāmahana (° C)	260
Taha Taha	3.3v
Papamuri	0.65mm
Te wa @ Taakapa Whakahoki-Max (max (s)	40
Tau waahanga	Enc28J60
Mahi	Mana
Te huringa tuku	3.3v
Āati	Tī heke
Ko te tuku tohu	180MA
Te huringa karaka	25MHzh
Nāianei - tohaina	160MA
Te reiti raraunga	10 mbps
Kawa	Ithernet
Matawai rohe	Kāo
Aratau mana iti	Āe
Tuhinga o mua	1
Te maha o te rangatū I / OS	1
Paerewa	10 base-t phy
Tōroa	1.75mm
Roa	10.2mm
Whānui	5.3mm
Tae ki te svhc	No svhc
Whakapiki te radiation	Kāo
Te mana o te rohs	RoHS3
Ārahi	Ārahi

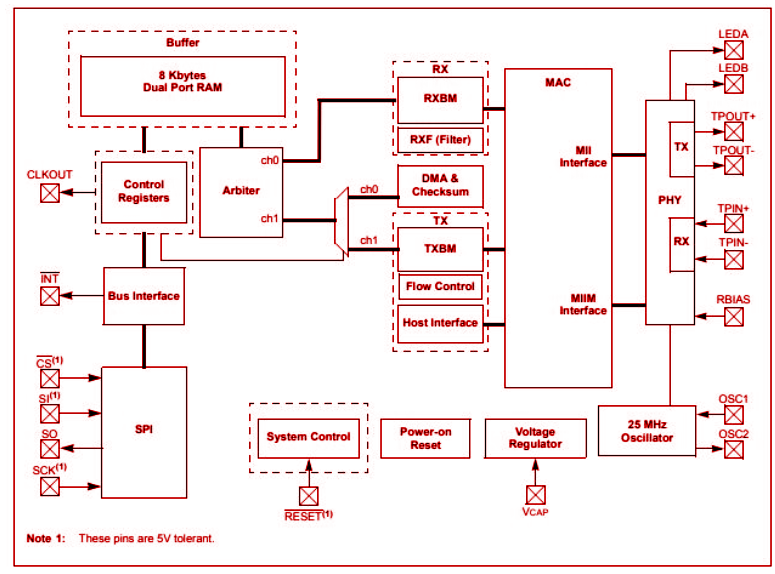

Nga waahanga mahi matua o te Ed28J60

He maha nga punawai

Kei roto i te Enb28J60 nga puna pokanoa e kore e awhina ki te rapu i nga huihuinga whatunga motuhake ranei.Ma te kotahi Pin Putanga Whakaputa, ka ngawari ake te whakariterite i tenei mahi mahi i te wa kotahi ma te whakamohio i te kaiwhakahaere ina puta ana tetahi kaupapa.Ka taea e koe te whakautu wawe ki nga huihuinga, te whakarite kia pai ake te mahi.

25 mhz Tikanga Karaka

Me tono te taputapu i te whakauru 25 MHZ Karaka, e whakarato ana i tetahi puna waa pumau mo te whakawhitiwhiti korero whatunga.Ko tenei karaka te whakarite i te whakahaere raraunga pono, kia mau tonu ai nga reanga whakawhitiwhiti korero e tautoko ana i te maha o nga tere whatunga.

PIN putanga Karaka

Ko te PIN Pin Pin Program ka taea e koe te whakarite i te tere karaka motuhake ki te tukutahi i etahi atu waahanga kei roto i to punaha.Ka taea e tenei waatea te whai hua ki nga punaha matatini kei te hiahiatia nga taputapu maha ki te whakahaere.

Te Whawhai Ora

Ma te huringa whakahaere i waenga i te 3.1V me te 3.6v (te tikanga 3.3V), he hototahi me nga puna mana paerewa maha.He nui noa atu te waatea o tenei waahanga ki te whakauru i te taputapu ki nga momo hoahoa me te kore e pai te whakatikatika ki to huinga mana.

5v whakauru

Ko te Ed28J60 he whakauru ki te 5V, kia ngawari ake te hono atu ki nga punaha e whakamahi ana i nga waahanga teitei ake.Ko tenei hototahi me nga reanga rere rereke ka whakaiti i te hiahia mo etahi atu waahanga ki te whakatika i nga huringa whakauru, te whakatika i to huinga.

Rangi pāmahana

Ka tautokohia e te Enb28J60 te whānuitanga o te pāmahana mai i te -40 ° C ki te 85 ° C mo te whakamahi ahumahi me te 0 ° C ki te + 70 ° C mo nga tono arumoni.Ko tenei waahanga whanaketanga whanui e tika ana mo te taiao ngahere e rua me nga whakatakotoranga umanga paerewa, ko te whakarite i te pono i roto i nga momo ahuatanga.

He maha nga waahanga whakauru

E waatea ana i roto i te 28-Pin Spdip, SSOP, Hanga, me nga QFN Packsages, ka tukuna e te Enc28J60 nga whiringa mo nga waahanga o te poari me nga hiahia hoahoa.Ahakoa e hiahia ana koe ki tetahi tapuwae iti, ki te hiahia ranei i te papanga PIN motuhake, ka taea e koe te whiriwhiri i tetahi kete e rite ana ki o whakaritenga, kia ngawari ake te whakauru.

He rite nga waahanga me nga whakaritenga taatai

Tau waahanga	Enc28J60-SS	Enc28J60T-SS
Kaimahitaonga	Te Hangarau Microchip	Te Hangarau Microchip
Paati / Take	28-SSOP (0.209, 5.30mm whanui)	28-SSOP (0.209, 5.30mm whanui)
Tuhinga o mua	28	28
Te reiti raraunga	10 mbps	10 mbps
Taha Taha	3.3 v	3.3 v
Ngaohiko - toha	3.1v ~ 3.6v	3.1v ~ 3.6v
Pāmahana whakahaere	0 ° C ~ 70 ° C	0 ° C ~ 70 ° C
Kawa	Ithernet	Ithernet
Tūnga kāpene	Takirua	Takirua

Spi Atanga

Ko te atanga SPI te mahi hei hononga whakawhitiwhiti korero i waenga i te Ed28J60 me te kaiwhakahaere matua.Ma tenei hononga e taea ai te kaiwhakahaere ki te tuku i nga whakahau me te whiwhi raraunga mai i te whatunga Ethernet na roto i te Ed28J60.Ko te hononga Spi e taea ai mo te whakawhiti raraunga tere me te pono, kia tika ai te whakahaere i nga mahi whatunga me te kore e whakaroa.

Nga Rehita Whakahaere

Ko nga rehita whakahaere he whakarato i nga huarahi ki te aro turuki me te whakahaere i nga waahanga rereke o te Enc28J60.Ko enei rehita kei te pupuri i nga tautuhinga whirihoranga me nga tohu mana, ka taea e koe te whakahaere me pehea te whakahaere i nga raraunga END28J60.Ma te whakatikatika i enei rehita, ka taea e koe te pai-ki te mahi i te mahi a te taputapu kia pai ake ai nga hiahia o to tono.

Rua-port swaffer

Ko te Buffer RAM o te Port-Port te waahi kei te rongoa i nga putea mo te wa poto, me te tuku i nga raraunga kua whiwhi me te whakaputa i mua i te tukatuka, i tukuna mai ranei.Ka whakarite tenei kaiutuu kia taea ai e te En Ed28J60 te whakahaere i nga kete raraunga maha i te wa ano, ma te pupuri i nga whakawhitiwhitinga whatunga me te whakaiti i te tupono.

Kaitono mo te Haama Ram

Ka whakahaerehia e te kaiwhakawaa te uru ki te kaimau hipi hipi, ki te whakaheke i te DMA, te tuku, me te whiwhi mahi.Ma te whakahaere i enei tono, ka aukati te tautohetohe me te whakarite kia uru atu ia waahanga o te EnB28J60 ki te kore e pokanoa, tautoko i nga raraunga pumau i roto i te taputapu.

Atanga pahi

Ko te atanga pahi te kawenga mo te whakamaori i nga whakahau me nga raraunga ka uru mai i roto i te atanga spi.Ko tenei waahanga o te Enc28J60 te panui me te whakatau i nga tohutohu mai i te kaiwhakahaere matua, me te whakarite kia whakahaerehia te taputapu, ka whakahaere tika i ia mahi.

Mac (Mana Whakauru Ake) Tauira

Ko te kōwae Mac te waahi ka tutuki nga mahi whakawhitiwhiti korero o te Athernet.Ko tenei waahanga e piri ana ki te paerewa IEEE 802.3, ko te tikanga ka tukuna e ia nga mahi penei i te whakatutukitanga me te uru ki te whatunga e pa ana ki te nuinga o nga punaha Ethernet.Ko te Mac Koroni te whakahaere i te tuku raraunga tūturu, ka awhina i te ED28J60 kia pai te mahi i roto i tetahi whatunga Ethernet.

Phy (Papa-a-tinana)

Ko te kaupapa Phy te waahanga e huri ana i nga raraunga mamati ki nga tohu taatai ​​e tika ana mo te whakawhitiwhiti a Ethernet mo nga taura tinana.Ka whakamuna tenei tauira me te whakatau i nga tohu e haere ana i roto i te whatunga, ka tukuna nga raraunga ka tukuna ki te atanga takirua-takirua i whakamahia i roto i nga huinga Ethernet.Ko te kaupapa Phy e whakarite ko te raraunga ka neke i waenga i te taputapu me te whatunga.

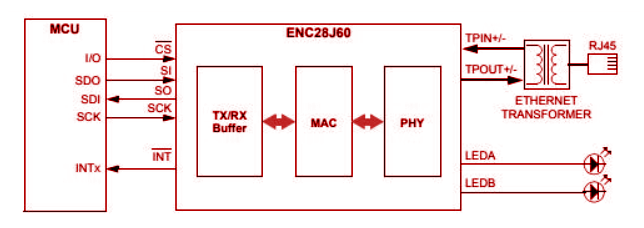

Whakawhitinga Tono Tono Paerewa
