Te tuhura i te Regulator Whakawhiti MC34063GR2G: Nga mahi, nga waahanga, me te whakamahi

Ko tenei tuhinga e whakaatu ana i tana mahi i roto i te raupapa MC340663A me ona tono whanui i roto i te hikohiko.Ka tirotirohia e ia nga huarahi penei i te LM2575 me te MC33063A, nga tohu taketake penei i te painga o te ao me nga raru o te maramara, tae atu ki nga utu-hua me nga take.Ko te kuputuhi e kapi ana i nga tikanga whakahaere e pa ana ki te whakahaere hurihuri me te kaiwhakaari, Diode, me te Kakano.Ko nga tono tuturu i roto i nga taiao taapiri me te taapiri-uara e whakapakarihia ana, me te hiranga o te whakahaere waiariki.

Pūtea kōrero

Te aromātai matawhānui o MC34063ACHR2G

Te MC340633ACHR2G Ko te raina biportic vipolar raina hurihuri hurihuri mo te DC ki nga tono whakahaere a DC ki te whakahaere.Ka whakahaerehia te reira i roto i te pāmahana mai i te 0 ° C ki te 70 ° C, me te kaha o te 1.5 A me te huri haere i te waa ki te 100 khz.Ko te IC te whakauru i nga waahanga o roto-a-roto ko te punaha tohutoro tohutoro ki te pāmahana, te oscillator, nga kaitahuri, nga punaha whakahaere aroturuki me te whakawhiti i nga kaiwhakaari.

Te whakamahi i te tohutoro bandgap, kei te pupuri i tetahi huringa kaha.Kua whakatikatika te nuinga o te oscillator ma te kaiwhakatakoto o waho i runga i te titi tokotoru.Ko te Whakahoahoa me te Takitaki-a-Rohe Whakahaerehia te Whakawhitinga Whakawhitiwhiti, me whakarite kia pai te mahi whakahaere.Ma te waahanga iti o waho, ka taea te whirihora i te maramara hei mana kaha, kaitahuri buck, te kaitahuri whakaohooho ranei.Ko te mea ka whakamahia ma te whakamahi i te Taupae ngawari me te tikanga reel mo te tuku ngawari me te whakauru.

Nga waahanga o roto me nga poraka mahi

Pūkenga Whakaoho-Whakahuahua Tohutoro - Ko te puna ngaohiko-reanga-reanga i te MC3463333GR2G he hihiri ki te pupuri i nga taumata tino uaua ahakoa te rereketanga o te pāmahana.He tino nui tenei pumau ki te rere o te taiao ahma, me nga tono tuuturu e whakaatu ana ko te whakarei ake i nga waahanga tuuturu i te nuinga o te waa tuuturu.

Ko te Oscillator me te Urunga-Whakatakotoranga-Whakatakotoranga-Whakatakotoranga-Whakatakotonga a te Oscillator e whakamahi ana i te Kaihauturu o waho, te tuku i nga kaihoahoa ki te whakatika i nga mahi mo nga hiahia tono.Mahia tenei whakatauira i te MC340633G ki te nui o te DC ki nga ahuatanga hurihuri DC, mai i nga taputapu hurihuri-a-rorohiko, hei whakauru i nga taonga hiko mana.

Te whakawhiti i nga kaiwhakaari me te mana whakahaere-whakawhiti, i whakahaerehia e te Kaute a-roto me te aratohu arorau, whakarei ake i te mahi iC.Ko enei waahanga ka waihangahia ki te whakaiti i te huringa wehe me te whakawhiti hiko o te hiko.Ko nga wheako whaitake e whakaatu ana i te hiranga o te kaha o te kaha ki nga hoahoa whakahaere mana, i te wa e tiakina ai nga Watt ki te kaha o te punaha.

Te whiringa me te rite ki te MC34063333

• MC3406333AADG

• Mc3406333ADR2

• Mc33063ACer2g

• Ncp3063dr2g

• Ncv3064dr2g

Nga tohu hangarau o te MC3406333ADR2G

Nga tikanga whakahaere me nga waahanga ngaohiko

I hangaia e te Onsemi, te waahanga MC340633G e whakahaere ana i waenga i te 0 ° C me te 70 ° C.Ko tana huringa huringa mai i te 3V ki te 40v, kia uru ki te maha o nga tono.Ko taua ngawari e whakaatu ana i tetahi waahanga ataahua mo nga hiko o te kaihoko, kei reira te ture ngawari e hiahiatia ana.Kei roto i enei ko nga taputapu penei i nga taputapu kawe me nga hikohiko aunoa, ka taea e te pumau te rereketanga i waenga i te mahi maeneene me te pouri.

Nga tikanga whakaurunga me te whakawhiti i te waa

Te tuku Whakauru ma te taputapu-maunga-papa (SMD) me nga tikanga hangarau-hangarau (SMT), ka taea e te taputapu te ngawari ki nga kaihoahoa a PCB.Ma te tere hurihuri o te 100 khz, he mea hanga ki te patu i te toenga i waenga i te kaha me te rahi o te waahanga.Ko tenei Ture whakahekenga e tino whakamahia ana i roto i nga tono mahi nui, penei i nga punaha whakahaere whakahaere me te whakawhitiwhiti korero, kaore e taea te whakararu i te waahi me te mahi.

Nga Pahi me nga Topanga

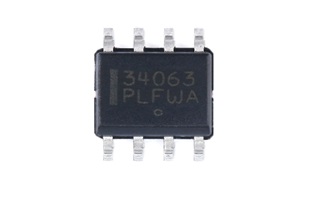

Ko te kohinga o te paatene 8-Pin iti (Sonic) Paetahi, ko te MC340633Adr2g e piri ana ki nga momo hoahoa na tona uaua.I te nuinga o te wa e waatea ana i te taapiri me te reel (tr), ka tautokohia te mahinga aunoa, na reira ka kaha ake te kaha o te hangahanga me te riterite.He kaha ki te mahi i roto i te whakatairanga, i te pepeke, me te aukati i nga tuhinga, ko te whakaatu i tenei waahanga, e tika ana mo nga whirihoranga hiko rereke.He mea tino whai hua tenei ki te hoahoa o nga kaitahuri me nga punaha whakahaere-a-rorohiko, kei reira te tino uara.

Nga Taumata Tinana me te Whakarōpūtanga

Ko nga rahinga o te MC340633GR2G e whai ake nei - 5 mm te roa, 4 mm te whanui, me te 1.5 mm te teitei.Ko enei inenga e whakariterite ana i a ia hei whakatau i te huringa huringa whakawhiti.Ko tona rahi te whakauru ki nga taiao kua oti te whakauru me te kore e whakaekea.Ko tenei ahuatanga he tino nui ki nga taputapu hikohiko, kei reira te waahi o te poari kei roto i te utu mo nga taputapu me nga taputapu ion.

Te Tumuaki Mahi o MC340633ACHR2G

Ko te MC340633AChar2g e whakahaere ana i runga i te miihini transitistor a Bipolar, kei reira tana tohu panui-utu nui e kaha ana ki te pupuri i te putanga o te huringa hiko puta noa i nga tikanga rereke.Ko te taraiwa o te oscillator, i whakamahia i roto i te whakahaere i nga huringa mahi, ka whakaawe tika i nga mahi.Hei taapiri, ko te huringa whakaputa nui-o naianei, ko te tuku ki te 1.5 a, e poipoia ana ki te tono i nga whakaritenga kawenga.Ko te whakahaere i te ngaohiko whakauru ma te kaiwhakamaori whakawhiti ko te mutunga rawa mo te hurihuri hurihuri ki te putanga DC pumau.Ka tutuki tenei ma nga mahi whakakotahi o te waahanga o te waa me te kaiutuutu.Ko nga huringa urupare pai e whakarite ana kia pai te rereketanga o te ngaohiko ki te whakatikatika wawe i roto i te huringa mahi, me te whakakii tonu i te whakaputanga.Ko nga waahanga matua e whai ake nei e aukati ana i tenei tikanga me o raatau mahi.

Te Tohutoro-Whakatuturutanga-Whakatau

Ko te pupuri i te huringa pumau ahakoa nga rereketanga o te pāmahana, ko te tohutoro Bandgap ka whakapumau tonu i nga tikanga o te mate o waho.Ko tenei ahuatanga e whakaatu ana i te whai hua ki nga taiao me te rereketanga o te pāmahana o te pāmahana, e whakaatu ana i te pono o te MC34633G i roto i nga tono kanorau.

Taraiwa oscillator

Ko te whakaputa tohu e whakahaere ana i te huringa mahi, ka whakarite te taraiwa o te oscillatortor i nga wa e hiahiatia ana mo te ture ngawari.Ko nga whakatinanatanga tūturu e whakaatu ana i te uara o te whanonga o te oscillator ki te whakatutuki i te whakahaere mana whai mana.

Huringa putanga nui

Ka taea te tuku ki te 1.5 a, ka tutuki te huringa whakaputa i nga tono o nga taumaha teitei.Ko nga whakaaturanga awhina e whakaatu ana ko te tuku i te tuku o naianei e tautoko ana i nga mahi a te taputapu me te roa.

Te Whakawhiti Whakawhitiwhiti me te Whakauru Whakauru Uru

Te whakahaere i te hurihanga o nga puia whakauru ki roto i te putanga DC, ka whakarite te kaiwhakawhitiwhiti whakawhiti.Ko nga whakawhitinga whakahaere tika e whakaiti ana i te heke o te kaha i te wa o te hurihanga o te whakawhitinga, ka arahina ki nga otinga kaha-whai hua.

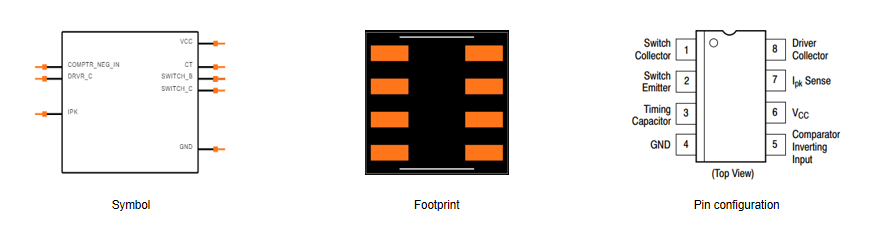

Ko te tohu MC34063G, te tapuwae, me te whirihoranga PIN

Ko te MC340633GR2G ko te tohu motuhake i roto i nga hoahoa a tawhio noa.I hangaia mo te mohio ngawari, ka whakauruhia e tenei tohu te arorau i roto i nga waahanga hiko.Ka whakamuna e ia nga korero e hiahiatia ana mo nga waahi PIN me nga mahinga whanui, te kaiarahi i nga mahi ki te hopu i te mahi a te taputapu i roto i nga huihuinga nui ake.

Ko te tapuwae o te MC3406332 e pa ana ki tana tahora tinana i runga i te PCB (Poari Huringa Panui).Ko tenei waahanga e karapoti ana i te waahi tika me nga hoia e hiahiatia ana i te wahanga.Ko te whakatikatika tika me te whirihoranga PIN e whakarite hononga pono, ka taea e te mana te awe i te mahinga o te taputapu me te roa.Ko te tapuwae pai e whakaitihia ana e nga hapa o te hoko, hei whakatairanga i te mahinga o te taputapu i roto i nga tono whai hua.

Ko te whirihoranga PIN mo te MC340633GR2G e whakarite ana i tana atanga me te aporo o waho.Kei ia PIN tetahi mahi motuhake, ahakoa mo te whakauru kaha, whenua, te tukatuka tohu ranei.

Painga me nga ngoikoretanga o te MC34063333ADR2G

Painga

Ngaohiko whakaputa- Ko te MC34063Adr2G e tuku ana i te waatea o te ngaohiko putanga ka taea te whakarite, ka taea te whakarite ki te whānuitanga o nga tono.Ma tenei ahuatanga e taea ai e nga miihini nga miihini hoahoa e tutuki ana i nga whakaritenga ngaoti, ki te whakarei ake i nga taputapu me te mahi.

Te iti o te tuuturu - tona iti o te whakaheke i naianei ka whakaiti i te kaha o te kaha o te kaha, he pai mo nga taputapu whakahaere-whakahaere.Ma te whakaiti i te kaha o te hiko, ka toro atu tenei waahanga ki nga taputapu o nga taputapu kawe, e akiaki ana i te tono whakatipu tonu mo nga taputapu roa-roa.

Te nuinga o te mahi-mahi i te wahanga tae atu ki te 100 khz, ka whakarite te taputapu i nga reiti hurihuri tere.He tino painga tenei o te waa ki nga tono e hiahiatia ana i nga waa whakautu tere, penei i nga taonga hiko hihiri.

Te hangangahere o te taiao - te piri ki nga paerewa taiao, ko te ara-kore, te Halogen-kore, me te hono ki nga rohs, e whakaatu ana i te pono ki nga hangarau-a-taiao me te hangarau.Ko te whakatinanatanga tenei e hono ana ki nga whakaritenga ture o naianei, ko te whakanui i te mana o te taiao.

Whanui whanui- Kei te whakahaere i roto i te whānuitanga o te 3V ki te 40v, he tino mohio ki nga momo tono.Ko tenei whānuitanga whanui te ngawari ki nga punaha hoahoa me nga momo huringa rereke, te mokowhiti mai i nga hiko-hiko-iti ki nga taputapu ahumahi.

Ko te mahinga o naianei- tae atu ki te rohe o naianei ko te mahi tiaki mo te whakamarumaru o te waahi, te aukati i te kino mai i nga ahuatanga o te kino.Ko tenei waahanga e whakaatu ana i te mea nui ki te tiaki i nga waahanga taapiri me te whakarite i te roa o te ao katoa.

Te tino tika me te mana - ka whakaatuhia e te taputapu te teitei i roto i te mana whakahaere me te mahi pono.He whai hua taua tino tono ki te waahi e tika ana te whakahaere i nga ture o te ngaohiko, penei i nga taputapu rongoa, i nga punaha whakawhitiwhiti korero ranei.

Ngoikoretanga

Te wa faafariuraa roa - Ko te huringa rongonui ko tana waa faafariutanga roa, ka whakawhāiti i te pai o te MC34633GR2G mo nga tono e tono ana i nga whakatikatika huringa tere.I roto i nga punaha o tenei wa e hiahia ana kia huri te mana ki te waa, ka taea e tenei waahi te wero nui.

Te Kaha-Kore-Whai muri- Kei te whakaatu te taputapu i te kaha-kore-e whai ake nei, ka taea e te putanga o nga putanga o te ngaohiko i raro i nga tini momo uta.Ko tenei waatea ka taea te aukati i roto i nga tono ka whakatau nga reanga huringa rite, penei i nga taputapu inenga kawa.

Whakahekehia te pumau i roto i nga taiao uaua - ko tetahi taapiri ko te whakaheke i te pumau ki te tino pāmahana, te taiao teitei ranei.Ko nga taputapu e whakahaere ana i raro i nga ahuatanga tino kaha ka wheako pea i te whakakino o te mahi, e pa ana ki te pono me te haumaru o te punaha.

Nga tono matua o te MC3406333ACHR2G

He taraiwa a LED

Ko te MC340633ZR2G e whakaatu ana i te tino kaha i roto i nga puku o LED.Ma te whakatuu i nga puia o naianei me te whakahaere i te tika, ka whakarite i te koiora me te tino kaha o nga punaha rama rama.He pai te painga o tenei tono ki nga taiao e tono ana i nga whakamarama rite, penei i nga waahanga ahumahi me nga angaanga a-iwi.

Nga papu wai o te whare

I roto i nga papu wai o te whare, ka whai waahi te MC346633g i te whakahaere i nga rereketanga o te mana hiko.Ko tenei ture e arahi ana ki te whakahaere i te rere o te wai kia pai ake ai te ora o nga papu papu.Ko te waahanga nui kei reira te kaha o te rere o te wai me te kaha o te kaha e tino hiahiatia ana.

Papatohu atamai

He nui nga painga o te papa SMART mai i te MC340633G e tika ana ki ana kaha whakahaere mana whakahaere.Ma te arotau i te tohatoha pūngao me te kohi, ka awhina i te pupuri i te pumau.Ko tenei waahanga e tohu ana i nga kaupapa penapena pūngao me te aukati i te tika o nga kohinga hiko hou.

Te whakawhiti i nga taonga mana

Ko te MC340633GR2G i whakamahia nuitia i roto i te whakawhiti i nga taonga hiko na te mea nui me te pono.Kei te mau tonu te taumata huringa totika me te whakaiti i te kaha o te mana.Ka whakamahia tenei tuuturu mo nga momo hiko hiko e hiahia ana ki te tuku hiko i raro i nga tini momo uta.

Nga taputapu maimoatanga mata

Ko nga taputapu maimoatanga mata e whai hua nui mai i te MC340633GR2G, na te mea he pai te whakahaere i nga tono mana.Ka arahi tenei ki te whakarei ake i te tika me te riterite i roto i nga tikanga penei i te electroplating me te tirotiro.He whai hua te whakawhirinaki ki te mana o te kounga o te kounga ki te hanga me te whakaoti i nga maimoatanga.

Te whakamarumaru o te pūhiko

Ko te MC340633Zar2g e hiahiatia ana i roto i nga punaha whakamarumaru o te pākahiko, ka tiakina te aukati ki te whakawhiwhi me te hohonu.Ma tenei whakamarumaru e hora ake i te ora o te pākahiko me te whakarei ake i te haumaru, e kaha ana i roto i nga tono maeneene penei i nga taputapu rongoa me nga hiko rongoa me nga hiko rongoa.

Nga Kaitohutohu Whakatikatika

Ko nga kairangahau o mua e tika ana e tika ana ki te whakahaere me te tino mana, he hiahia ki te whakatutuki i te MC340633GR2G.Ko tenei whakaritenga pumau e whakarite tika ana, e whakawhirinaki ana, e awhina ana i nga rangahau pūtaiao me nga tono ahumahi nui rawa.

Nga raru me nga otinga mo te MC3406333ADR2G

Ngaohiko whakaputa tika

Whakaritehia nga tohu o nga waahanga o waho, he tino pai, hei whakarite kia rite ki nga hiahia motuhake o to hoahoa.Ka whai pea pea tenei i nga tuukino, he kaha, he mamae ranei.Ka arotakehia te hoahoa porohita whānui kia pai ai te tino pai o nga waahanga me te tino pai.Ko te wheako e whakaatu ana ko te whakatikatika pai ka taea te whakarei ake i te tika o te ngao.E tohu ana tenei kaore e whakamahia ana te whakamahere matua.

Te korenga o te miihini tiaki

Ko nga waahanga tiaki tiaki tino penei i te hunga whakaeke, i te aukati, me nga uaua ki te whakarite kia tika ta raatau mahi.Me arotake i te whakatinana a Algorithm Pūmanawa mo nga miihini tiaki.Hei mahi, hei whakauru i nga arowhai nui i roto i te raupaparorohiko ka taea te tohu i nga ngoikoretanga o te tiakitanga pea.E whakaatu ana tenei i te paanga o te raupaparorohiko pakari hei tiaki i te taputapu.

Te toha mana kore

Me whakarite kia mau tonu te taiao toha.Kei roto i tenei ko te whakamahi i nga puna kaha kounga-kounga nui me te whakamahi i nga tikanga tātari mana e hiahiatia ana, penei i te taapiri i nga Kaitautoko hei tarai i te haruru.Nga tono a EmC (whakahiatotanga hiko) kua whakaatuhia ko nga rautaki tātari whai hua kei te noho tonu mo te pupuri i nga mahi tuku mana pumau.Ma tenei e whakaatu nga painga o te whakauru i nga otinga tātari matatau.

Ka tiakina te tiakitanga

Whakauruhia nga inenga makariri penei i te wera o te wera, i nga kaiwhaiwhai ranei hei whakahaere me te wehe i te wera nui.Tirohia te huringa mo nga mea whakarihariha ka whai waahi ki te mau tonu, penei i nga waahanga poto, i te utu nui ake ranei.Ko nga wheako e whakaatu ana ko te whakahaeretanga waia whai hua te pai ki te aukati i nga take mate.Ka whakamanahia e tenei te whakauru i nga rautaki whakamarumaru pai me te arowhai pono.

Awarua Mana-Whakatuturutanga

Manatoko ko te mana tuku hiko ka hinga i roto i nga rohe kua whakaritea mo te mahi haumaru.Te arotake i te pumau tonu o te waahi, ina koa i raro i nga waahanga utaina.Ko nga kitenga e whakaatu ana ko te pupuri i te paanui whaiti he tohu kaore e taea te whakaatu i nga take kaha-kaha.E whakaatu ana tenei i te hiranga o te ture o te whakatika me te hoahoa papatohu pakari.

He iti rawa te kaha o te taraiwa

Mahi i nga waahanga taraiwa e tika ana kia taea te tuku i nga taumata o naianei me nga taumata ngao.Me whakarite ko te hoahoa ara kei roto i nga tikanga e tika ana hei tautoko i nga kaha taraiwa.Ko nga wheako e kii ana ko te kowhiri i nga waahanga taraiwa kounga-kounga ka taea te whakapai ake i nga mahi.

Uaua ki te tiimata

Me tirotirohia etahi atu waahanga e pa ana, penei i te whakaurunga mana whakauru, utaina, me te tiimata-a-waa, kia whakaritea kia tohua me te whakatinanahia.Te whakarite kia kore rawa e taea te karo i nga take whakaohooho.Ko nga whakatinanatanga tuuturu e whakaatu ana i te aro ki te hoahoa katoa o te punaha katoa, ina koa ko te waahanga tiimata, ka taea te whakatau i nga wero mahi tuatahi.Ka whakaatu tenei i te hiranga o te huarahi hoahoa katoa.

Nga Pātai Auau Tuarua [FAQ]

1. He aha te mahi o te MC34063?

Ko te MC34063 te huringa whakauru tuuturu, i hangaia mo te Buck (taahiraa-ki-raro)I roto i te kete 8-pine ranei te kete, he mea nui ranei, he 1.25 V te huringa tohutoro ki te whakatika i te putanga o te kaitahuri.Ko te tikanga ki te whakatikatika, ka whakamahia nuitia i roto i nga hoahoa o te mana hiko hei whakatairanga i te pono o te hua me te whai hua.

2. He aha te kaupapa o te MC3406333GR2G?

He nui te mahi a te MC3466333K2G iC ki te whakahaere me te whakahaere i te huringa o te huringa hiko.Ka tautokohia e ia te taahiraa-ake, taahiraa-iho, me te hurihuri i nga whirihoranga, na reira ka whakatika i nga matea o te mana whakahaere.Ko tana tono i roto i nga whirihoranga rereke ka piki ake te ataahua ki te hoahoa hiko hou.He maha nga wa ka kitea e koe i roto i nga taonga hiko mo te hikohiko kaihoko, te miihini ahumahi, me te whakawhiti korero.

3. He aha te mahi a te mahi toi?

Ko te kaiwhakahaere o te ngaohiko e whakarite ana i te ngaohiko whakaputa pumau, ahakoa he rereke nga huringa hiko rereke rereke ranei.Ko tenei pūmautanga kei te aro ki te tiaki i nga waahanga hiko tairongo me te whakarite kia rite tonu te mahi.Te whakaaro huritao mo nga tikanga o mua, ko nga taonga mana kaore i te whakatauhia ki nga taputapu taputapu, e whakaatu ana i te mahi o te ture o te tikanga ki te aukati i nga take na roto i tona pono.

4. He aha nga tono angamaheni mo te MC3406332gr2g i te aratau whakatipu?

I tana aratau whakatipu, ka whakaputa i te MC34063GR2G he huringa whakaputa kino, he mea nui mo etahi tono.Kei roto i nga whakamahinga angamaheni ki nga waahanga whakanui i nga waahanga whakahaere, nga taputapu oro me nga tohu waitohu.

Ko enei tono me whai hua kino te mahi mo te whakahaere tika.Ko te tuhi mai i nga wheako, nga kaihuri hurihuri penei i te MC340633G Proves te whai hua

I te ao o te hoahoatanga e hiahia ana ki nga taonga hiko o te bipolar, me whakarite te mahi koretake me te pono puta noa i nga momo hiko.
