Ko te Transistor BD243 he kaiwhakaari hiko o te mana rangatira o te NPN, he mea rongonui mo te mahi i roto i nga tono hikohiko.Ko te tikanga mo tona kaha ki te hapai i te huringa nui me nga taumata o naianei, e pai ana mo nga mahi kaha-kaha.Ko tenei tuhinga e haangai ana ki nga korero taapiri o te raupapa BD243, te tirotiro i nga whakaritenga, nga tono whaitake, me te whakaatu i te whakakotahitanga o nga wawata i roto i te hangarau.

Pūtea kōrero

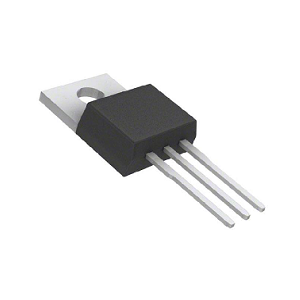

Te tirohanga ki nga kaiwhakaari raupapa BD243

Te BD243 He raupapa, me nga tauira tae atu ki BD243AKāore, BD243B, me BD243c, whakairihia he kohinga tuuturu o nga kaiwhakaari o te mana o te mana o te NPN i te kete ki te 220.Ma te hoahoa e taurite ana te kaha me te mahi, e mahi ana enei waahanga i nga mahi nui i roto i nga tono hurihuri me nga tono whakarei.Ko te kaha ki te whakahaere i tetahi kaikohi tae atu ki te 6A e whakaatu ana i o raatau tono puta noa i nga waahanga o te ahumahi.Ka tautokohia e te BD243 nga puia tae noa ki te 45V, ka taea e te BD243B, ka taea e te BD243B, ka taea e te BD243C te pupuri i nga puia rite ki te 100V.Ko tenei momo waahanga o nga whiringa ngaohiko ka whakawhiwhia ki a koe te tauira tika ki te whiriwhiri i nga whakaritenga o te raarangi, te aukati i te mahi me te pono ki te whakatutuki i te hiahia mo te tika.

Te tuhura i nga kaiwhakaari kaha

Ko nga kaiwhakaari o te mana ka mahi i nga mahi hei huri, i nga kaiwhakamahara ranei.Ko enei taputapu semiconductor, me o raatau waahanga e toru, e tika ana kia tutuki i nga kaikohi i tua atu i te 1A.Haere mai ratou i roto i nga NPN me nga PNP rereke, ia tuku mana motuhake me nga whakaritenga tere i whakaritea ki nga hiahia tono rereke.Ko te tirotiro i nga kaiwhakaari o te NPN me te PNP e whakaatu ana i nga painga motuhake e whakatutuki ana i nga hiahia motuhake mo te tere, te mana ranei i nga waahanga rereke.Ko te nuinga o te hunga whakawhitiwhiti a NPN e pai ana mo nga tono tere-nui na te mea he pai ake te whakahaere a te hunga e tika ana, he pai ake te whakahaere i nga taumahatanga nui.

I te wa e tono ana i nga kaiwhakaari mana, kia tupato ki te whakahaere waiariki me te kaha kaha.Ko te huringa wera o te wera, kua whakatutukihia ma te wera o te wera me te whakamahana i nga rautaki e rua me te mahi, ina koa ko nga whakaritenga ahumahi kaore i te kaha te whakahaere.Ko te kowhiringa rauemi semiconductor, na te mea e pa ana ki te mahi a te Kaituku, me nga ahuatanga penei i nga tohu o te huringa me te whakawhiti i nga waa ka taea te whakatika i nga mahi puta noa i nga tono rereke.

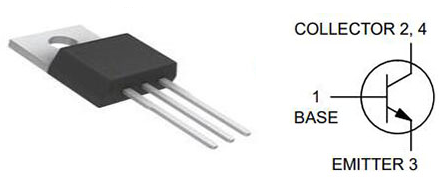

Whirihoranga PIN BD243

Pin No	Ingoa Wahanga	Whakaaturanga
1	Tūranga	Ko te turanga e whakahaere ana i te kaiwhiwhi.He waa hou i waenga Ko te turanga me te emmitter ka taea te rahi ake o te waa ki te rere i waenga i te kaikopere me te rite ki te ahua o te huringa iti ka taea te whakahaere i te miihini nui.
2	Kaitakātiana	Ka hono atu te kaikohi ki te puna mana matua me te awhina Tangohia te wera, ano he wera wera i runga i te maramara rorohiko.Ma tenei e pupuri te Ka mau tonu te kaiwhiwhi me te pai.
3	Whakamāori	Ko te emmitter te putanga.Ka tukuna he utu ki te whakaoti Ko te huringa, rite ki te kareti e tuku ana i te rere o te wai ina hiahiatia ana Kia mau tonu te punaha.

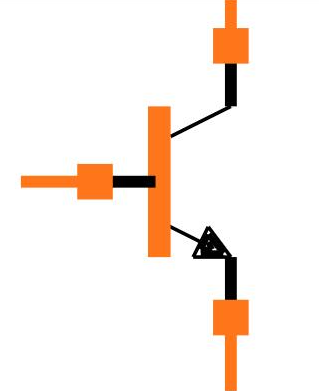

Te tohu BD243 me te tapuwae

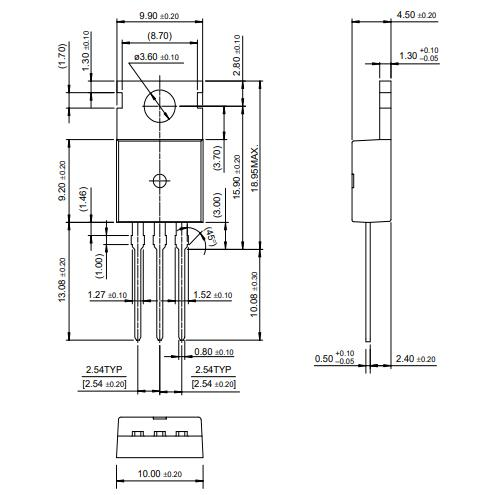

Nga waahanga o te BD243

Hangahanga me te hoahoanga hanganga

Ko te BD243 ka hangaia me te arotahi ki nga rauemi silicon, ka whakakorea e ia tetahi huinga Tradistor Jipolar Npn Bipostor.Ko nga taonga hoahoa hoahoa i roto i te whakahaere i te wehenga mana, he kaupapa e tino pai ana ki nga taiao e whakariterite ana i te kaha me te roa o te roa.Ko te ahua o te kaitoro me te taonga ka tuku moni ki te kaha.

Te mana me nga whakaritenga ngaohiko

Na, ka taea e te BD243 te wehe i te 65W, e pa ana ki nga tono kei hea nga hiahia kaha.Ko te papa o te kaikohi-papa-turanga o te Kaipupuri i te 55V, me te rohe kaikohi-emitter o 45v.Ko enei tohu e whakaatu ana i tona pakari, ina koa i roto i nga punaha hikohiko e tatari ana i nga tono kawenga rereke.E whakaaro ana tenei hoahoa e whakaaro ana ki nga ahuatanga e whakaatu ana i nga rereketanga o te hau noa.

Te kaha mo te rere o naianei

Ma te Emmister-turanga-nui rawa o te 5V, ka tautokohia e tenei kaiwhakaari te kaha o te waa ki te 6a.Ko nga kaha e hiahiatia ana i roto i nga tono e hiahiatia ana te hoko nui, penei i te whakahaere motuka, te punaha taputapu mana ranei.Ko te mahi pai o te whakaheke i te rere o naianei me te whakahaere waia e whakaatu ana i a ia ano hei poipoi i te taputapu e rua me te pono.

Te whakahaeretanga o nga tikanga haumanu

I hangaia mo te whaihua i raro i te kaha o te pāmahana o te 150 ° C, ka whakatauhia e te BD243 te mea nui o nga inenga makariri, penei i te aukati i te wera.Ko nga kitenga e kii ana ko te pupuri i te pāmahana kei raro i tenei paepae kaore noa i te tiaki i nga mahi engari ka mau tonu te oranga o te taputapu.

Te urupare urupare me te whiwhi i nga ahuatanga

Ma te whakawhitinga whakawhiti o te 3 MHz, e whakaatu ana te BD243 ki te whakawhiti i nga mahi huri, he waahanga e hiahiatia ana i te hoahoa hiko-tapahi.Ko te iti o te heke o te heke o te whakawhitinga o te 30 e whakaatu ana i tana mahi ki nga tono whakarei, kia mau tonu tona kaha ki te pupuri i te ma o te tohu me te whakarei ake.

Ko nga Maaramatanga me nga Maarama whaitake

I roto i te kete to220, ko nga painga BD243 mai i te wehenga wera o te wera e tika ana ki te waahi nui, i te wa ano hoki ka whakahou.E manakohia ana tenei whakaritenga ki te whakatakoto i nga mahi mo te aukati i nga waahi me nga hiahia waiariki.I te nuinga o te Ahumahi te whakanui i te paanga o te kowhiringa kohinga i te huringa hoahoa, e pa ana ki te mahinga taputapu me te ngawari.

Whakatakotoranga hangarau BD243

Ko nga taipitopito hangarau, nga ahuatanga, me nga taatai ​​o te BD243, me nga waahanga e rite ana ki nga waahanga rite ki te semiconductor bd243tu.

Tuhinga	Parapara
Paati / Take	Ki te 220-3
Ko te kete taputapu taputapu	Ki te 220-3
Whiu	Ngongo
Wahanga Mana	Neha kē
Tau waahanga	BD243
Momo Transistor	NPN
Nō nāianei - Collecor Cleoff (Max)	700μA
Ngaohiko - Collector Breakdown (Max)	45V
Momo Momo	Na roto i te kohao
Nāianei - Collecor (ic) (Max)	6A
Pāmahana whakahaere	150 ° C TJ
Taumata Maha Kore (MSL)	1 (mutunga kore)
Mana - Max	65W
DC Putanga o naianei (HFE) (min) @ ic, VCE	15 @ 3a, 4V
Storation VCE (Max) @ ib, ic	1.5v @ 1a, 6a

Painga o te Rorohiko BD243

Ko te hua o naianei me te pauna bandwidth

Ko nga Kaituku BD243 e tu ana na roto i a raatau hua whakamiharo me te pauna bandwidth, e whakatutuki ana i nga hiahia o nga hiahia nui.I roto i nga waahanga porohita e whai kiko ana me te mahi i nga mahi awhina i te ngawari ki te whakareri i te tohu tohu me te kounga whakahaere i nga waa roa.Ko te tono noa ko nga kaiwhakamaatanga oro, kei te pono te pono o te oro.Ko te whakaū i te taurite i waenga i enei mea e pa ana ki te aukati oro iti me te whakaora i te reo oro o te whakaputa.

Kōtaha ā-taiao

Ko te tohu o te BD243 e rite ana ki te hono hototahi me nga rohs e rite ana ki tona mana hei whakaaro pohewa i te taiao.Te piri ki nga paerewa koiora ao, enei ahuatanga e whakatairanga ana i te huarahi mohio ki te hanga hiko.Ko te whakamahi i nga waahanga penei ka taea te whakaiti i te tapuwae taiao i te huihuinga o nga ture hou me te koha ki nga kawenga a nga umanga umanga.Ka taea e ia te whakanui i te ahua o te kamupene i waenga i nga kaiwhakauru taiao.

Te matatau whakahaere me te koiora ratonga roa

Ko te BD243 e kaha ana na te whakakotahitanga o te kaha o te haruru me te whakanui i nga mahi e rua me te kohi kaha, ka heke te oranga o te ao.Ko te tangi iti te pai i roto i te hangarau whakawhitiwhiti korero e kore e taea te whakarereke.Ka taea e koe te whakawhirinaki ki nga mahi pumau, pono, i raro i nga tikanga e pa ana ki etahi atu waahanga.

Roa te roa o te miihini o te miihini

Ko te hoahoa a BD243 he pakari, e whakatairanga ana i te koiora whakahaere me te whakaiti i te nuinga o nga whakakapinga me te tiaki, ka taea te whakaiti i te waa.Ka whai hua tenei whakamanatanga i nga tautuhinga e hiahia ana kia kore e taea te whakaputa, penei i nga taputapu ahumahi, i nga waahanga whakawhitiwhiti korero ranei.I roto i te waa, ko te hanganga o te hanganga bd243 ka whakarite i te pumau, ahakoa e tata ana ki ana paepae whakahaere.

Nga tono me nga paanga o te BD243

Te mahi ki te whakarei ake i nga punaha whakahaere pākahiko (BMS)

Ka whakawhitihia e BD243 te tiaki i te pākahiko pākahiko taketake i roto i nga punaha whakahaere a te pākahiko.Ko ona pukenga whakahaere o naianei kei te kaha te whakahaere i te koiora me nga mahi peak, he mea tika i roto i nga waka hiko me te rokiroki pūngao hou.Ki nga umanga pumau i runga i te pikinga, ko te wehewehe i enei roopu waahanga e whakaatu ana i nga tino mohio.

Tuhinga o mua

Ko te whakahau a BD243 mo nga mahi nui me te whakarite i te mea nui i roto i te motuka taraiwa motuka.Kei roto i tenei ahuatanga i roto i nga mahi whakangao me nga rohe karetao, kei reira te tino koi me te kaha kaha o te taumaha.Ko te whakahoahoa o te BD243 e whakarite ana i nga mahi o te taputapu ahakoa te kaha o te whakahaere i nga tikanga whakahaere, ka pakaru ki te ngoikoretanga o te punaha me nga waa.

Te ahunga whakamua i roto i nga kaikorero hiko

Ko te tupeka i runga i nga taputapu hikohiko e kaha ana ki te hiahia mo nga rongoā utu nui.Ko te BD243 e whai waahi ana ki nga kaikorero mana hou, e whakatairanga ana i te huringa ka tiakina.

Te whakahaere i te huringa kawenga ahumahi

I roto i nga taiao ahumahi, kua tino whakamahia te BD243 ki te whakahaere i nga kawenga e raro ana i te 6A.Ko tana takoha ki te tiaki porowhita me te whakahaere kawenga e kaha ana te whakahaere i te haumaru me te pai, te whakaata i te ahuatanga ki te neke atu i nga waahanga umanga.Ko tenei kaupapa ka whakaatu i te hiranga o te kowhiringa o nga waahanga whaihua ki te waihanga i nga punaha utu-whai hua me te whakawhirinaki.

Te Kairangi i roto i nga punaha oro-nui

Pūnaha Ororongo Engineeeeeeeng i nga wa katoa e pa ana ki te kounga me te whakawhirinaki o nga huanga penei i te BD243.Ko nga kaiwhakamaori o te oro teitei-mana e whakawhirinaki ana ki tenei kaiwhakaari ki te tuku i te tino pono o te pono.

Nga rite o te BD243

BD537, 2n5497, 2n6121, 2n6123, 2N6288, 2n6289, 2n6290, 2n6291, 2n6292, 2n6293, 2sc1107, 2sc1109, 2SD476Kāore, 2SD1412, BD291, BD293, BD295, RCA1C10, RCA1C14, 2SC1108, 2sc1110.

Te tūhura o te NPN me nga Kaituku PNP

Ko te mohio ki te rereketanga o te NPN me nga kaiwhakaari o te PNP he mea nui kia uru ki te hikohiko.Ko enei waahanga e whakamahia ana i roto i nga waahanga maha, ka mahi i nga mahi whakatipu, ka huri ranei, ka awhina ratou kia pai te rere o te taputapu me te pono.Ko te whānuitanga he taputapu whai hua hei tirotiro i nga kaiwhakaari.Ma te tuku i te kaiarahi pai i runga i te turanga (B) me te arahi kino i runga i te EMTTER (e), ka kitea e koe kaore noa te momo o te kaiwhakaari engari me te mahi tika.Mo nga Kaituku NPN, me kite koe i te maturuturunga o te nekehanga i waenga i te 0.45v me te 0.9V i te wa o te whakamatautau.Ko tenei waahanga e whakaatu ana kei te pai te mahi a te kaiwhakaari.Ko te whakamatautau i nga kaiwhakaari i tenei ara ka awhina koe ki te mohio ki te hauora o te kaihoroi.I te whakamatautau i tetahi kaiwhakawhiti a PNP, ka whiwhi koe i te "ol" (mo te rohe) te panui, e whakaatu ana ko nga rerenga o tenei wa i te taha ke ki nga kaiwhakaari a NPN.Ko te kaha ki te panui i enei hua he awhina mo te raru me te whakatikatika.Ma te whakamahi i enei tikanga whakamatautau ka taea te awhina i nga take noa i roto i nga kaiwhakamaori o te oro me nga hiko hiko.

Mōkihi mō te bd243

Ko nga korero a BD243

Onsemi, i mua i te semiconductor, he kaiwhakarato nui mo te kaiwhakarato a Amerika mo te semiconductors mo te maha o nga tono.Ko te ingoa rangatira o te kamupene e poipoihia ana e tana kohukohu rereke, kei roto i nga mana whakahaere me nga taputapu whakahaere tohu.Ka whai wāhi nui te maakete ki te maakete hiko o te ao ma te whakatutuki ki nga waahanga maha, tae atu ki te miihini me te ahumahi, i te wa e haere ana te ahunga whakamua hangarau me ona otinga auaha.Ko te mahi rautaki a Onsemi i roto i te maakete shecicovuctor e whakaatu ana i tana kaha ki te pupuri i te tere o te whakarereke i nga whenua hangarau.Ko te whakatapu a te kamupene ki te whai kiko, te pono, me te whakatutukitanga i whiwhi ai i a ia he rongonui puta noa i te whānuitanga o nga mara.Ko te Onsemi te kaha ki te mau tonu, te whakaatu i te nekehanga o te ao ki nga mahi mohio o te taiao.Ka kitea tenei whakataunga i roto i te waihanga i nga hua kaha-kaha e whai ana ki te whakaiti i te paanga koiora.Ka rite ki te ahua o te kamupene kei mua, ko tana whakapumautanga kaore i te kaha ki te taraiwa i nga ahunga whakamua i nga waahanga hangarau matomato, te whakatau i nga whaainga taiao a te ao.
