Me pehea te whakamatautau i te kaiwhakaari me te diode me te hika?

Ko te whakamatautau i nga waahanga hiko penei i te Diode me nga kaiwhakaari he mea nui kia pai te mahi hiko me nga waahanga hiko.Ko nga Diodes te whakahaere i te ahunga o te waa, a ka kaha nga kaiwhakaari i nga tohu me te huri i nga mahi.Ko te whakamatautau tupato ka whakarite kia mau tonu nga waahanga.Ma tenei tuhinga e whakamarama me pehea te whakamahi i nga tini waahanga o te maha me te maha o nga waahanga hei whakamatau i enei waahanga, ki te whakanui i te hiahia kia maarama ki o raatau ahuatanga me o raatau mahi i mua i te whakamatautau.Mai i te mea ka whakaaetia e Diode inaianei te rere i roto i te huarahi kotahi anake me te whakahaere i te rere o naianei i roto i te waahi, he mea nui kia tirohia mena kei te mahi tika ratou.Ka whakaratohia e matou nga tohutohu taahiraa-i te-taahiraa mo te whakamatautau i nga momo rereke me te tuku i tetahi tohu taipitopito mo nga kaiwhakaari o nga NPN me nga PNP.

Pūtea kōrero

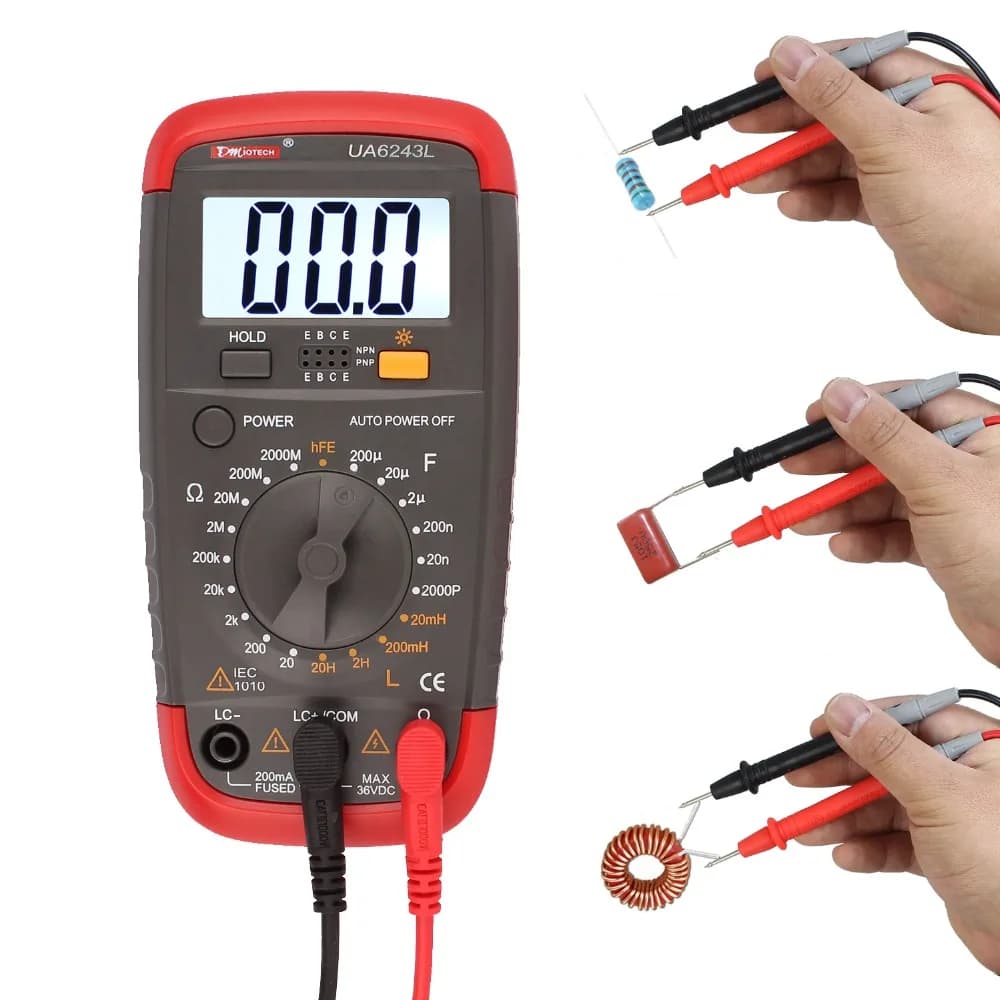

Whakaahua 1: Te whakamatautau i nga waahanga hiko me te hinonga

Me pehea te whakamatautau i te diongo?

Ko te diode he waahanga nui o nga waahanga hiko hiko na te mea ka puta noa te rere o naianei.Ma tenei ka whai hua ai nga taputapu pera me nga papaaho, nga papaahi, me nga clippers.Hei whakamatau i te diode, he pai ki te maarama tuatahi me pehea te mahi.E rua nga pito e rua: ko te anade me te caethode.I te hono atu o te anade ki te utu tika i whakaritea ki te Kaata, ko te diode te "haere whakamua," ka taea te tuku i te waa.Mo Silicon Diodes, ko te tikanga ka pa ki te 0.7V, koinei te wahi i timata ai te Diode ki te whakahaere hiko.

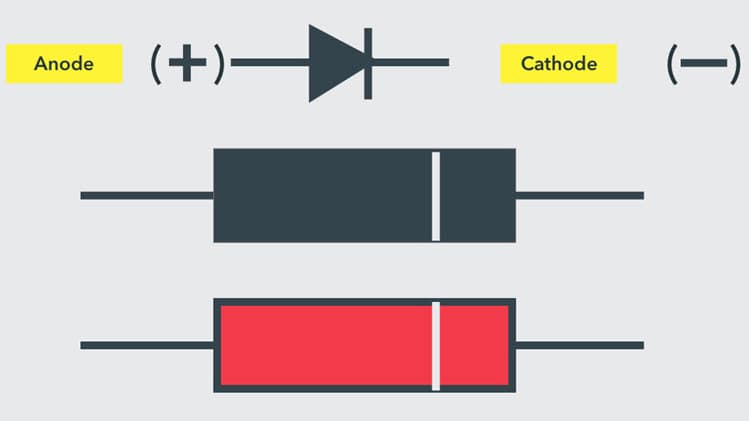

Whakaahua 2: Tohu Diode me nga Whakamutunga

Ko te tautuhi i nga pito o te diode he ngawari.Ko te nuinga o nga kairoro he roopu ma i te taha o te kaata.Ko te wahi i te taha o tenei ope ko te Kaata, ko tetahi atu pito ko te waka.He rite tonu te tohu mo nga momo whakaraerae, ahakoa he rereke nga tae, penei i a Zener Diodes he tohu pango i runga i te tinana whero, karaka ranei.Ina kitea kua kitea e te anade me te Cothode, he mea ngawari ki te awhina i a koe ki te tirotiro mena he tika te mahi.Ko te mohio ki enei tikanga me te whakamatau i to Diode tika e hiahiatia ana kia pai te horoi o o huringa hiko.

Me pehea te whakamatautau i te diode me te maha o nga mahi mamati?

Ka taea e koe te whakamatautau i te diode ma te whakamahi i te punua mamati (Dmm) i roto i nga waahanga e rua: Te aratau diode me te ātete (OHMMETER) aratau.Ko te Aratau Diode ko te mea pai rawa mo tenei na te mea ka tirotirohia e ia te whanonga o te diode ma te ine i te maturuturu o te ngaohiko i te wa e haere whakamua ana.Ko te mahi a Diode e whakaatu ana i te maturuturunga o te huringa, e whakaatu ana i te rere o naianei.He rereke, ko te aratau whakaeke ko te ine i te ātete o te diode i roto i nga rohe whakamua me te huri ke.Ko te diode mahi ka whakaatu i te aukati iti (mai i etahi rau ohms ki etahi kiloohms) i roto i nga kilohms) i roto i nga kilohms) i mua me te tino ātete, i te taha oriwa.

Whika 3: Diode me te Miriti Mamati

Ko te tikanga whakamatautau a Diode

• Tautuhia te waka me te caethode o te diode.

• Whakatauhia to dmm ki te aratau diode, kua tohua me te tohu Diongo.Ka tukuna e tenei aratau tetahi waa iti (huri noa i te 2Ma) na roto i te diode.

• Hono atu i te Tohu Whero ki te anade me te kaitakaro pango ki te Kati, e whakanoho ana i te Diode i tetahi kawanatanga o mua.

• Tirohia te whakaaturanga o te himita.Ka whakaatuhia e te Silicon Diongo te whakaatu i te maturuturunga o waenga i te 0.6 me te 0.7 volts i te wa ka whakaatuhia e te Tiamana Diode i waenga i te 0.25 me te 0.3 Volts.

• Whakakahoretia nga tohu hei whakanoho i te Diode i roto i te aukati i te Bias.Me whakaatu te ropu i te OL, 1 ranei, e whakaatu ana kaore he rerenga o naianei, ko te tikanga kei te mahi tika te Diode.

• Mena he rereke nga panui mai i enei tumanako, ka hapa pea te Diode, kia tuwhera (kaore he rerenga o nga korero i roto i nga huarahi e rua).

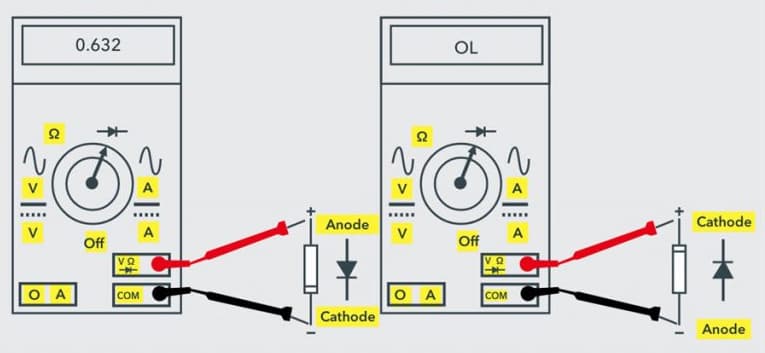

Whakaahua 4: Te whakamatau i te diode ma te whakamahi i te aratau Diode i te Minita Digital

OHMMETER (ātete) Te tikanga whakamātautau

• Ka tiimata ma te tautuhi i te waka me te caethode.

• Whakatauhia to dmm ki te aratau whakaeke, ko te whiriwhiri i te waahanga whakaeke iti mo te tukurua whakamua me te whānuitanga tiketike mo te hurihuri whakamuri.

• Hono atu i te Tohu Whero ki te anade me te Tiriti Pango ki te Kati hei Whakamua i te Diode.Ko te panui whakaeke iti e kii ana he he pea te he, i te wa e panui ana i waenga i nga rau o nga mano tini nga kilohs e tohu tika ana kei te mahi tika.

• Whakakahoretia nga tohu mo te whakamatautau i nga whakamatautau whakamuri.Me whakaatu te puranga i te tino ātete, i te Ol ranei, te whakaū i te diode kei te mahi.

• Ko te Diode e kiia ana ka whakaatu mai i te mea e pa ana ki nga tohutohu e rua, ka poto ana mena ka kitea nga panui whakaheke iti i nga waahanga e rua.

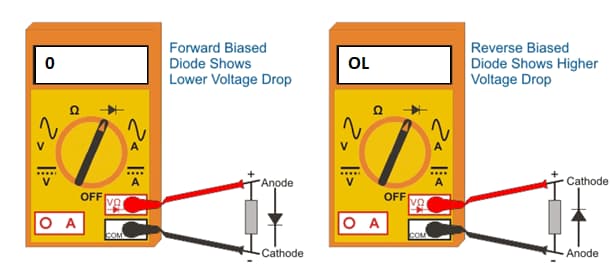

Whakaahua 5: Te whakamatau i te diode ma te whakamahi i te OHMMETER i roto i te Momo Mamati

Me pehea te whakamatautau i te diode me te hika whakapaipai?

Ko te nuinga o nga tini taangata kaore he aratau motuhake mo te whakamatautau i nga keehi, na reira ka whakamahia e matou te aratau tuutuu, me pehea te whakamatautau i te diode me te maha o nga mahi mamati.

• Ka tiimata ma te whakatakoto i te purongo ki te waahi whakaheke iti.

• Tūhono te kaiarahi pai o te purongo ki te anade o te diode (te taha pai) me te arahi kino ki te caethode (te taha kino).Ka karangahia tenei ki te tuku i te diode.

• Mena e whakaatu ana te puranga i te uara whakaheke iti ki te mua atu, kei te tika te mahi a te diode.

• Na, whakanohohia te purongo ki te waahi tuuturu me te huri i nga hononga-honoa te arahi pai ki te kaata me te kino e arahi ana ki te anade.Koinei te ahuatanga whakakeke.

• Mena e whakaatu ana te puranga i te "ol" (te taumaha), te kaha rawa ranei o te tuukino i te hokinga whakamuri, he pai te ahua o te diode.

• Mena kaore e whakaatu te pateni i nga panui e hiahiatia ana i roto i nga panui whakamua, ki te hoki whakamuri ranei, ko te diode pea te kino, kua pakaru ranei.

He tikanga ngawari tenei mo te whakamatautau i te PN Diodes me nga mahi mamati me nga mahi taatai.Heoi, ko etahi atu momo o nga tipu, ka rite ki nga LED me Zener Diode, kei te hiahia nga tikanga whakamatautau rereke.

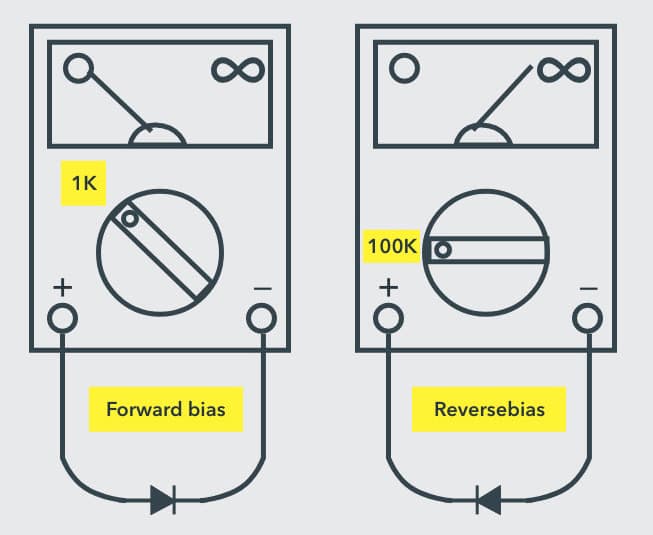

Whakaahua 6: Te whakamatau i te Diode ma te whakamahi i te Momo papahanga

Me pehea te whakamatautau i te kaiwhakaari me te hiwi?

Hei tiimata, ka hiahia koe ki etahi taputapu tuuturu: he maha nga waahanga (mamati ranei) me te waahanga whakamatautau a Diode, me nga momo NPN me nga PNP e rua, mo nga momo NPN me nga PNP.I mua i te whakamatautau, he mea nui kia maarama ki nga kaupapa o te hanganga o te kaihoroi.I roto i te Trans Transistor, he kino te kaikohi me te emitte, a he pai te turanga.I roto i te kaiwhakaari PNP, he pai te kaikopere me te kaiwhakaari, a he kino te turanga.

Whakamatau Whakamatau mo nga Kaituku a NPN

Tuatahi, whakaturia to papatono mamati ki te aratau whakamatautau Diode.Ka awhina tenei aratau ki te ine i te maturuturunga o te huringa o nga kaitoro.

• Tahuri ki te papaoroka me te whiriwhiri i te aratau whakamatautau Diode (tirohia te tohu Diode).

• Hono atu i te Whero Whero ki te tauranga pai me te papa pango ki te tauranga kino.

Panuku, tirohia mehemea kei te mahi te mahi a te kaiwhakarite.

• Whakauruhia te Whero Whero ki te turanga (B) o te Kaituku.

• Whakauruhia te papa pango ki te emitter (e).

• Tirohia te panui i runga i te purongo.

Ko te kaiwhakaari NPN pai ka whakaatu i te maturuturunga o te nekehanga i waenga i te 0.45v me te 0.9V.Mena kei waho te panui i tenei waahanga, ka he pea te kaikorero.

Na, tirohia te Jetction-Collector hei kite mena he tika te mahi.

• Kia mau ki te arahi whero i runga i te turanga (B).

• Me neke te pango ki te kaikohi (c).

• Tirohia te panui maha.

Ka rite ki te whakamatautau-ahu mai-emitter, ko te maturuturunga iho kei waenga i te 0.45V me te 0.9V.Ko nga mea rereke he rereke te tikanga kua pakaru te kaiwhiwhi.

Panuku, whakamatau i te kaiwhakaari i roto i te whakahoki i te Bias kia kore ai e rere nga rerenga o naianei.

• Hurihia te whero ka arahi ki te emmitter (e) me te pango ki te turanga (B).Tirohia te panui.

• Hurihia te Whero Whero ki te kaikohi (c) me te papa pango ki te turanga (B).Tirohia te panui.

I nga whakamatautau e rua, me whakaatu te puranga i te "ol" (mo te rohe) kaore ranei e mau tonu.Mena he maturuturu te huringa, ka he pea te kaiwhiwhi.

I muri i te whakahaere i enei whakamatautau, me kaha ki te korero mena kei te mahi tika te Trans Transtiana.Ka whakaatuhia e te kaiwhakawhitiwhiti te whakaatu i te maturuturunga mai i waenga i te 0.45v me te 0.9V puta noa i te turanga-emmitter base me te kairapu i te wa e huri haere ana enei moni.Mo nga hua tika, whakamatautauria te kaiwhakaari i waho o te ara me te hapai i te aukati i te kino.Mena kaore koe i te mohio mo nga hua, ka taea e koe te whakataurite i o panui me te hunga e mohiotia ana i te ahua o taua momo.

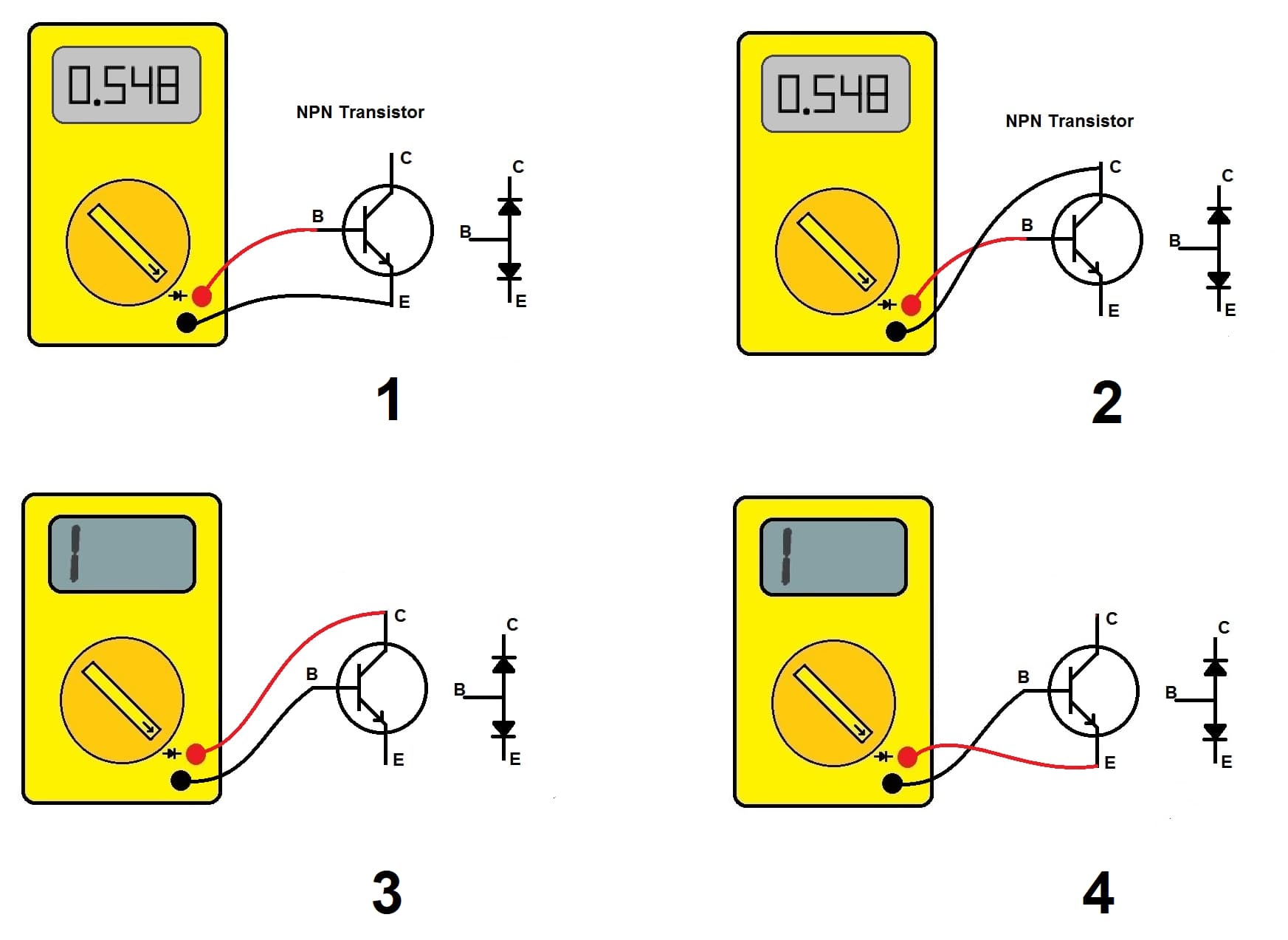

Whakaahua 7: Ma te whakamahi i nga hinonga me te NPN Travistor

Whakamatau Whakamatau mo nga Kaituku PNP

I mua i to tiimata, kia mahara kaore te twissistor e hono ki tetahi waahi porowhita.Whakatauhia to tini hitori ki te aratau whakamatautau Diode (rapua he tohu diodio i runga i te taputapu).Ko tenei tautuhinga ka awhina i a koe ki te ine i te maturuturunga o nga waahanga o nga kaitoro.

• Whakauruhia te pango (kino) ka arahi ki te turanga (B) o te Kaituku.

• Whakauruhia te whero (pai) ka arahi ki te emitter (e).

• Tirohia te panui i runga i te papatohu.

Me whakaatu te ropu i te "ol" (mo te rohe) kaore ranei he maturuturunga ngawari.Koinei te tikanga o te kopapa-emmitter-emmitter ka hurihuri-i te wa e tika ana i roto i te kaiwhiwhi o te PNP.

• Kia mau ki te papa pango i runga i te turanga ka neke te whero ki te kaikohi (c).

Me whakaatu ano te tini o nga hika "ol," te whakaū i te kooti-kaikohi ka hurihuri ano hoki.

• Hurihia nga kaiarahi: Hono i te whero (pai) ka arahi ki te turanga me te pango (kino) ka arahi ki te emitter.

Me whakaatu te puranga i tetahi maturuturungare i waenga i te 0.45v me te 0.9V, e tohu ana i te waahi o mua-a-ringa.

• Ki te arahi whero kei runga i te turanga, neke te pango ki te kairapu.

He rite tonu te maturuturunga mai (0.45v ki te 0.9V), e whakaatu ana kei te haere whakamua te kaikohi-papa-turanga.

• Ahakoa pehea koe e hono ana i nga kaiarahi (whero ki te kaikopere me te pango ki te emitter, he waahi ranei), me whakaatu te puranga "ol."

Kaore he hononga tika i waenga i te kaikohi me te tauira i roto i tetahi huarahi.Mena ka kite koe tonu, he ātete iti ranei, ka whai waahi pea te kaiwhiwhi me te he pea.

Hei tātari i nga hua o te whakamatautau trans, he pai te trant a PNP e whakaatu ana i nga koikoi e whakaarohia ana puta noa i te base-emmister me te paparanga, me te whakaatu i te "Ol".Mo te haere tonu i waenga i te kaikopere me te mahi.A, ki te mawehe atu nga panui mai i enei tumanako, penei i te whakaatu tonu i te mea kaore e tika, ko te maturuturunga noa ranei, ka tohu pea te kaiwhakaari, he ngoikore ranei.

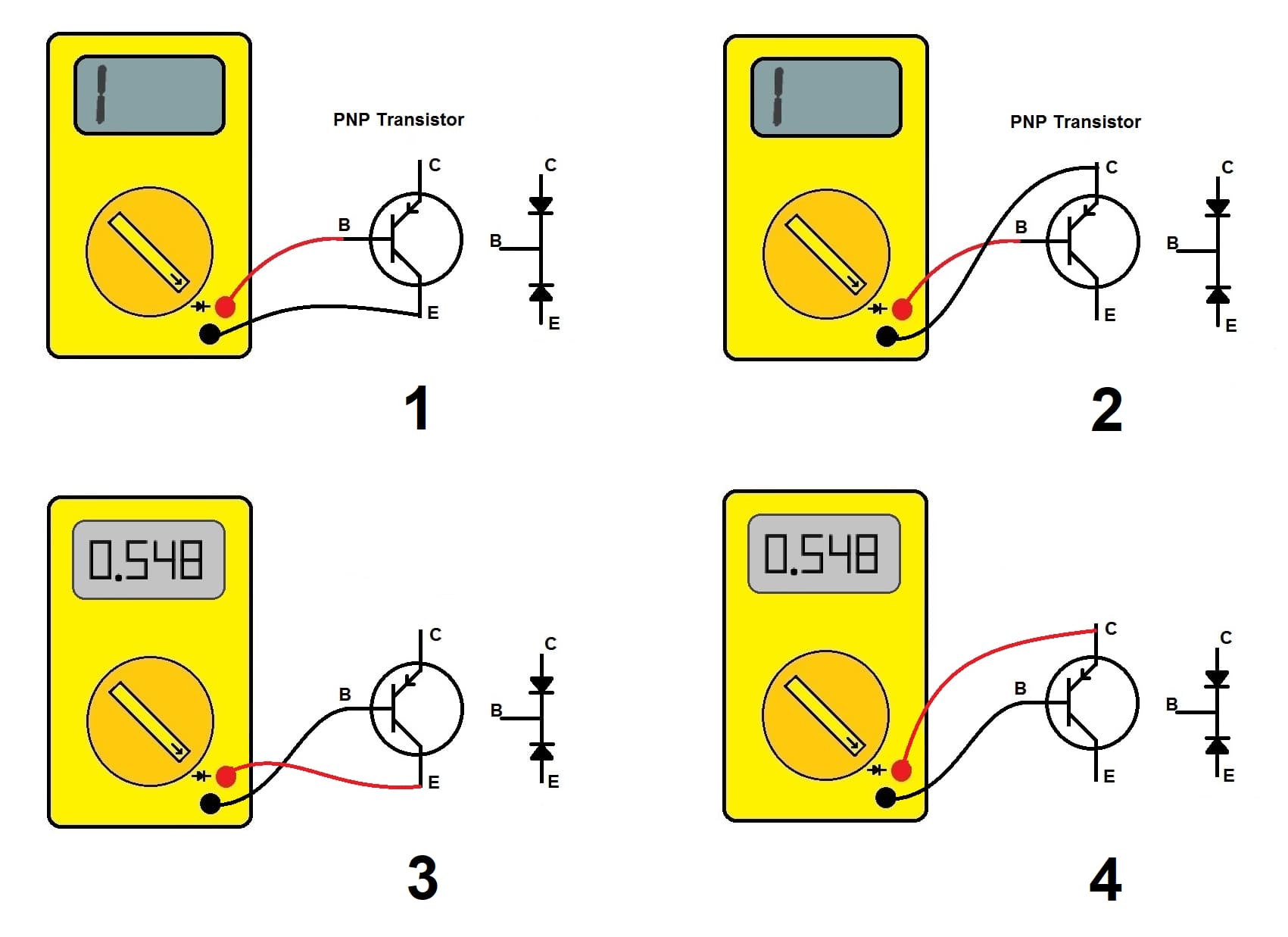

Whakaahua 8: Ma te whakamahi i nga hinonga me te trantistor PNP

Wāhanga whakamutunga

Ko te mohio ki te whakamatautau i nga Diode me nga kaiwhakaari me te tini o te tini he pukenga nui mo te tangata e mahi tahi ana me nga waahanga hiko.I whakamarama tenei tuhinga i nga tikanga taahiraa-i te wa e tirotirohia ana enei waahanga, he mea nui kia kore e aukati i nga raru o te waahi me te whakapai ake i nga mahinga hiko.Ma te whakamahi i nga taapiri a Diodo me te aukati mo nga Diode, me te whai i nga mahi motuhake ki te whakamatautau NPN me nga PNP Transtars, ka taea e koe te kite i nga waahanga noa, i nga hononga taapiri ranei.Ko te mohio ki nga maturuturunga o te maarama me nga uara ātete ki te aro ki te raru me te pai o te mahi.Whai muri i enei tikanga whakamatautau, ka taea e koe te whakarite kia pai te mahi o nga waahanga hiko, ka awhina i te whakapai ake i te pono me te kaha o nga kaupapa hiko.

Nga Pātai Auau Tuarua [FAQ]

1. Me pehea e tirohia ai e koe mehemea he a Transtotor ko te NPN kaore ranei?

Ki te kitea mehemea he a Trantistor ko te NPN, Whakaritea to Miriona Mamati ki te Mahi Tirotiro Diode.Whakauruhia te pango ki te kāpene kotahi me te whero ka arahi ki tetahi atu.Kei te rapu koe mo te maturuturunga o te nekehanga i waenga i te 0.5v ki te 0.7V i te wa e tu ana te mangu pango me te arahi whero.Ko tenei maturuturu e whakaatu ana i te kaiwhakaari a NPN.Whakakahoretia nga aratohu ki ia rua o nga whakamutu kia tae ra ano ki a koe te panui i te wa e pa ana te kapa Ite ki te kaupapa.Ko te tika ki te whakatakoto i nga kaiarahi me te tirotiro i te panui o te ngaohiko e hiahiatia ana, me te mea ko tenei huinga motuhake me mahi noa mo te Kaituku NPN.

2. Me pehea e tautuhi ai koe i nga waahanga Transtartor me te hika?

Hei tautuhi i te turanga, ko te kaikopere, me te tauira o te kaiwhakaari ma te whakamahi i te huinga o te Hite ki te aratau Diode, ka tiimata ma te whakamatautau i nga waahanga takirua.A tuu i te arahi whero i runga i te tauranga kotahi me te kaiarahi pango i runga i tetahi atu, me te tuhi i te panui ngaohiko.Mahia mo tenei mo nga takirua e toru pea.Ka whakahaere te turanga me te kaiwhakahaere me te kaikohi engari ka whakaatu i nga panui rereke.Ko te kaupapa tuku-turanga emction he tino uaua ki te mahi i te kaikohi-papa-turanga.Ko te tauranga me te pikinga o te ngaohiko teitei ka hono atu ki te turanga ko te mea te whakaputa.Ko tenei mahi me ata tupato me te rite tonu ki te whakaatu tika i ia waahanga.

3. He aha nga tikanga e rua mo te whakamatautau i te kaiwhakaari?

Whakamatau Diond Diode: Whakatauhia te purongo ki te aratau Diode me te tirotiro i ia huringa, base-emer me te papa-a-papa, mo te maturuturunga o te ngaohiko anga whakamua.Kia mahara kaore he tikanga i te wa e hurihuri atu ai koe i nga ara, i te whakaū i te wa poto kaore te kaiwhakaari, he tuwhera ranei.

Whawhai Tirohia (HFE Aratau): Whakatauhia te purongo ki te aratau HFE me te whakanoho i te kaiwhiwhi ki te turanga tika.Ka whakaatuhia e te papa tetahi te uara o te hua, e whakaatu ana i te kaha o te whakahihi a te Ripoata.Ko nga tikanga e rua e hiahia ana ki te huri i waenga i nga poraka me te tirohanga tupato ki te rapu i nga take mahi me te Kaituku.

4. He aha te tikanga o te hfe i roto i te tini?

Ko te HFE i runga i te hitch e pa ana ki te taatai ​​ranu whakamua, e mohiotia ana hoki ko Beta (β).Ka whanganga i te painga o te kaiwhakaari, e whakaatu ana i te maha o nga wa e whakanuia ana te turanga i roto i te roopu o naianei.Ko te uara HFE teitei ake te tikanga pai ake, he mea nui kia whakamahia nga kaiwhakaari hei kaiwhakamaori.

5. He aha te tikanga o te 200m i runga i te tini?

Ko te "200m" te whakatakoto i te puranga ko te nui rawa mo te ine i nga waa tae atu ki te 200 Milliamperes (MA).He mea nui tenei tautuhinga mo te ine tika i nga waa iti, me te whakarite kia taea e te mano te ine i nga mea iti o te waa kaore i te kaha.He pai mo te mate i nga taputapu iti-o naianei.
